La linea bilanciata audio è un sistema di trasmissione del segnale elettrico utilizzato comunemente in ambito audio professionale per ridurre al minimo i disturbi e le interferenze durante il trasporto del suono da una sorgente a una destinazione. Questo tipo di collegamento è fondamentale negli studi di registrazione, nei concerti dal vivo e in qualsiasi situazione in cui la qualità del segnale e la protezione dal rumore siano prioritarie. A differenza della linea sbilanciata, più semplice e utilizzata in ambito domestico, la linea bilanciata impiega un principio elettrico che permette di annullare gran parte dei disturbi elettromagnetici acquisiti lungo il cavo.
Il funzionamento di una linea audio bilanciata si basa su tre conduttori: due trasportano il segnale audio, mentre il terzo è la massa o terra. I due conduttori che trasportano il segnale sono chiamati comunemente “caldo” e “freddo”. La particolarità di questi due segnali è che sono identici in contenuto ma invertiti in polarità, cioè sono in controfase. Se in un dato momento il segnale sul filo caldo è positivo, su quello freddo sarà negativo, ma con la stessa ampiezza. Questo tipo di trasmissione è chiamato “differenziale” e rappresenta il cuore del principio della linea bilanciata.
Quando un cavo viene esposto a interferenze esterne, come campi elettromagnetici generati da luci, motori, trasformatori o altri dispositivi elettronici, queste interferenze tendono a colpire entrambi i conduttori del segnale in maniera simile. In altre parole, il rumore viene “iniettato” sia nel filo caldo sia in quello freddo quasi nella stessa misura. Alla fine del cavo, il dispositivo ricevente — come un mixer, un’interfaccia audio o un preamplificatore — è progettato per leggere la differenza tra i due segnali.
Siccome il segnale utile è in opposizione di fase, il ricevitore lo somma invertendo la polarità del canale freddo. Così facendo, il segnale originale viene rinforzato (perché caldo e freddo diventano in fase), mentre le interferenze, che erano uguali su entrambi i fili, si cancellano a vicenda. Questo processo prende il nome di “reiezione del modo comune” (Common Mode Rejection) ed è il motivo principale per cui le linee bilanciate sono così efficaci.

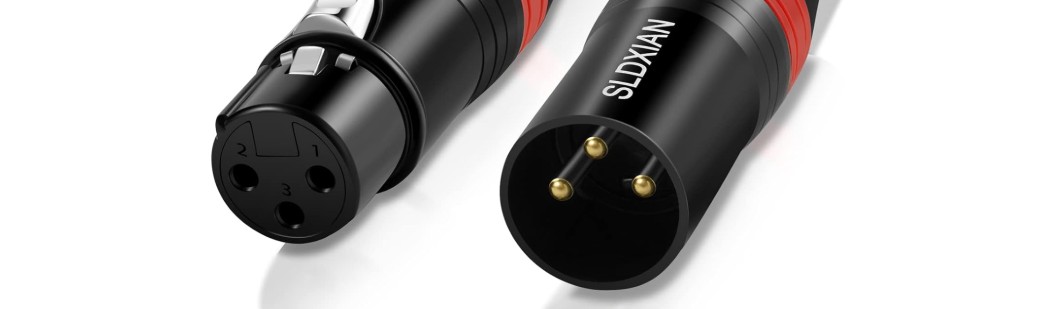

I connettori tipici utilizzati per le linee bilanciate sono i jack TRS (Tip-Ring-Sleeve, come quelli da 6,35 mm stereo) e i connettori XLR, molto diffusi soprattutto nel mondo professionale. Gli XLR a tre poli, in particolare, sono diventati lo standard per i microfoni, poiché garantiscono una connessione robusta e una schermatura ottimale. La schermatura, ovvero il filo di massa, serve a isolare ulteriormente il cavo dalle interferenze, fornendo un riferimento di potenziale comune tra i dispositivi e migliorando la protezione elettromagnetica.
Le linee bilanciate (o simmetriche) non solo migliorano la qualità del segnale, ma permettono anche di trasportarlo su distanze molto maggiori rispetto alle linee sbilanciate, senza perdita significativa o aumento di rumore. Questo è essenziale in situazioni dove i cavi devono coprire decine o centinaia di metri, come nei concerti o nelle installazioni fisse in teatri e studi radiofonici. Al contrario, un cavo sbilanciato diventerebbe inutilizzabile oltre i pochi metri, poiché il rumore accumulato risulterebbe evidente e degraderebbe il segnale.
Va notato che affinché una linea bilanciata funzioni correttamente, sia la sorgente (come un microfono o un’uscita di linea bilanciata) sia la destinazione (ad esempio un mixer con ingressi bilanciati) devono essere progettate per supportare questo tipo di collegamento. Collegare un dispositivo bilanciato a uno sbilanciato può non offrire i benefici attesi e in alcuni casi può introdurre problemi di rumore o sbilanciamento di livello.
La linea audio bilanciata rappresenta una soluzione tecnica ingegnosa ed efficace per garantire la qualità del segnale audio in ambienti difficili, rumorosi o estesi. La sua diffusione nel mondo dell’audio professionale è dovuta alla sua capacità di mantenere l’integrità del suono, proteggendolo da interferenze che altrimenti comprometterebbero la fedeltà del segnale. Pur essendo una tecnologia con molti anni alle spalle, resta ancora oggi uno degli strumenti più affidabili per la trasmissione del suono ad alta qualità.
