Un convertitore analogico-digitale, comunemente chiamato ADC (Analog-to-Digital Converter), è un dispositivo elettronico che trasforma un segnale analogico, continuo nel tempo e nei valori, in un segnale digitale, cioè rappresentato da una sequenza di numeri binari. Questo processo è fondamentale per permettere ai sistemi digitali, come i computer o i microcontrollori, di elaborare informazioni provenienti dal mondo reale, dove i segnali sono per lo più analogici (temperatura, suono, luce, pressione, ecc.).
Il primo passaggio, il campionamento, consiste nel misurare il valore del segnale analogico a intervalli di tempo regolari. La frequenza con cui si effettuano queste misurazioni è detta frequenza di campionamento. Secondo il teorema di Nyquist, per ottenere una rappresentazione fedele di un segnale analogico, la frequenza di campionamento deve essere almeno il doppio della frequenza massima presente nel segnale. Ad esempio, per digitalizzare la voce umana, che ha una banda utile fino a circa 4 kHz, si usa comunemente una frequenza di campionamento di 8 kHz o superiore.
Il secondo passaggio è la quantizzazione. Il valore misurato del segnale analogico viene approssimato al valore più vicino all’interno di un insieme finito di livelli. Questo introduce un errore chiamato errore di quantizzazione. Maggiore è il numero di livelli (cioè maggiore è la risoluzione dell’ADC), minore sarà questo errore. La risoluzione viene spesso espressa in bit: un convertitore a 8 bit può rappresentare 256 livelli diversi, mentre uno a 12 bit può rappresentarne 4096.
Il terzo passaggio è la codifica. Ogni livello quantizzato viene rappresentato con una sequenza di bit. Questa rappresentazione binaria può poi essere trasmessa, memorizzata o elaborata da un sistema digitale.
I convertitori ADC sono presenti in moltissimi dispositivi della vita quotidiana e in ambito industriale. Un esempio classico è il microfono di uno smartphone. Il suono, che è un segnale analogico, viene trasformato in un segnale digitale grazie a un ADC, in modo che possa essere registrato, compresso e trasmesso. Un altro esempio è il sensore di temperatura digitale: il sensore rileva la temperatura (analogica) e, tramite un ADC integrato, invia un valore digitale al microcontrollore, che può così reagire di conseguenza, ad esempio accendendo una ventola.
In ambito medico, un elettrocardiogramma (ECG) digitale utilizza ADC per convertire i segnali elettrici provenienti dal cuore in segnali digitali che possono essere analizzati dal software per diagnosticare eventuali anomalie. Nelle automobili moderne, decine di sensori analogici (come quelli di pressione, posizione, accelerazione) sono collegati a centraline elettroniche che usano ADC per interpretare i dati e regolare in tempo reale le funzioni del veicolo.
Un convertitore analogico-digitale è uno strumento essenziale per la comunicazione tra il mondo fisico, che si esprime con segnali continui, e i dispositivi elettronici digitali, che operano con numeri binari. La sua importanza è cruciale in tutti i campi dell’elettronica moderna, dalla medicina alle telecomunicazioni, dall’automotive all’automazione industriale.
Alcuni esempi di convertitori analogico digitale (ADC):

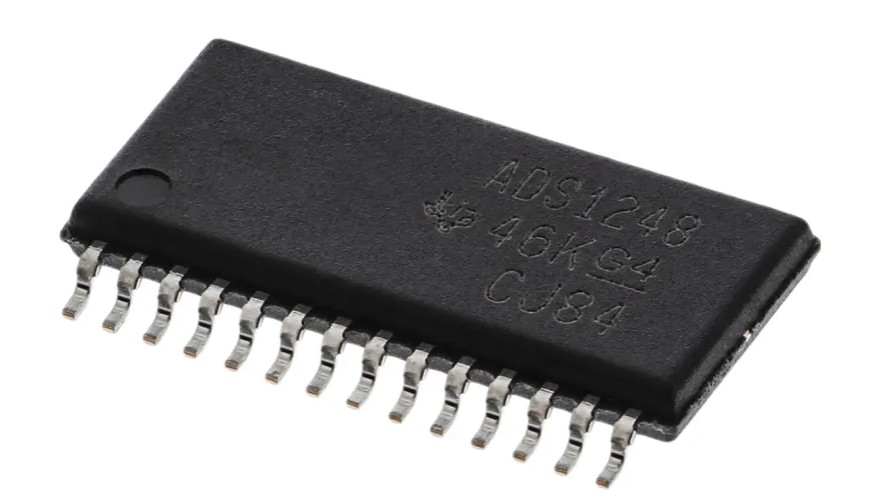

ADS1248IPW
ADS1255IDBT
ICL7106CPLZ
ADS1115IDGST
MCP3204-BI/P
MCP3202-BI/P
ADS1118IDGST
ADS1231ID
MCP3008-I/P
PCM1804DB
MAX118CPI+
ACPL-C797-000E
ADS7953SBDBT
ADC122S021CIMM/NOPB
AD7091R-5BCPZ
ADC08100CIMTC/NOPB
TLA2024IRUGT
MCP3004T-E/SL
Alcuni campi di applicazione di un circuito integrato convertitore analogico digitale (ADC)
- automazione domestica ed industriale
- centraline controllo motore auto
- progettazione elettronica
- macchine CNC
- apparecchiature medicali
- sistemi trasmissione dati
- robotica
