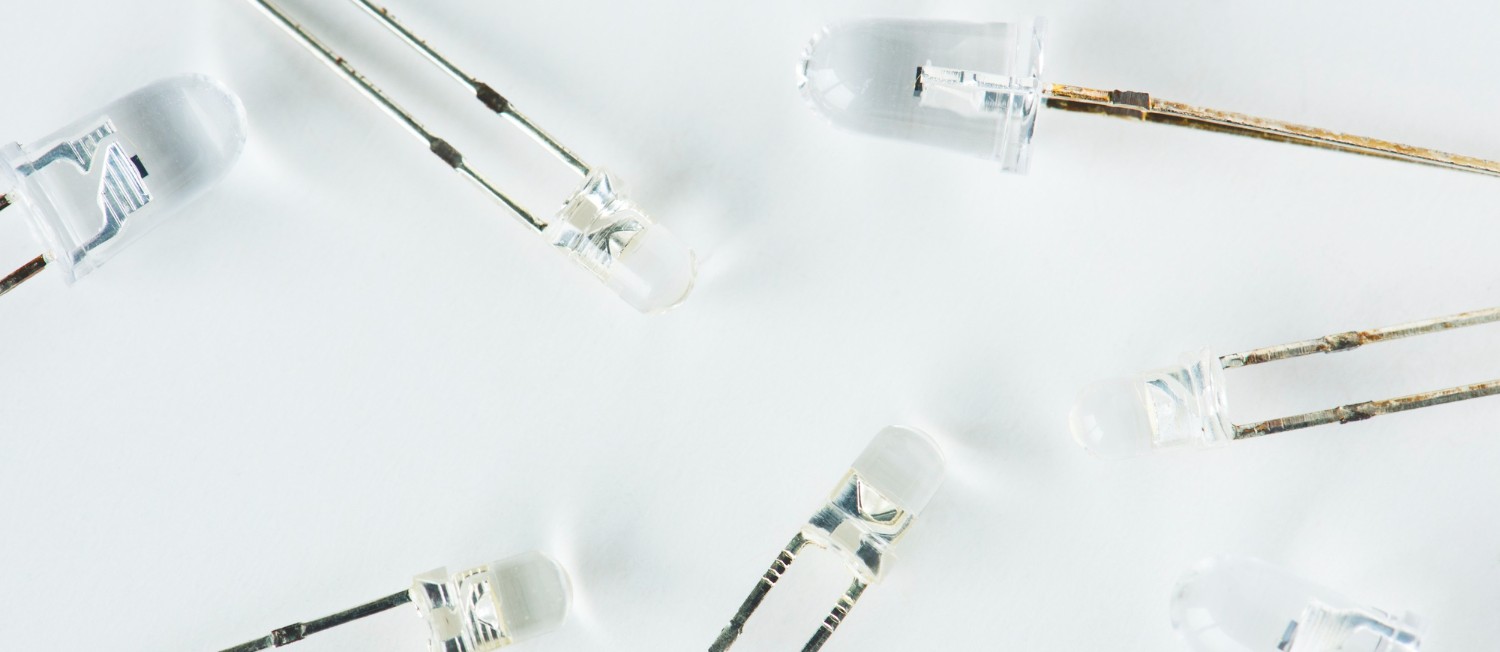

Il dimmer per LED con transistor è un circuito semplice che consente di regolare la luminosità di un LED variando la corrente che lo attraversa. È un esempio pratico di controllo analogico della potenza e introduce concetti fondamentali come la polarizzazione e il funzionamento lineare del transistor.
I componenti necessari sono: un transistor NPN o MOSFET, un potenziometro, una resistenza e un LED. In alcuni casi si può aggiungere una resistenza di base per proteggere il transistor.
Il collegamento è relativamente semplice. Il LED viene collegato in serie a una resistenza tra il positivo e il collettore del transistor (o del terminale D se è un Mosfet). L’emettitore è collegato a massa (o terminale S se è un Mosfet). La base del transistor (terminale G se è un Mosfet) è collegata al cursore del potenziometro, mentre le estremità del potenziometro sono collegate tra positivo e massa.
Il funzionamento si basa sulla variazione della tensione di base. Ruotando il potenziometro si modifica la tensione applicata alla base del transistor (o Gate del Mosfet a canale N). Quando la tensione è bassa, il transistor è spento e il LED è spento. Aumentando la tensione, il transistor inizia a condurre e la corrente attraverso il LED aumenta gradualmente, aumentando la luminosità.
Questo circuito può funzionare in regime lineare, ma è importante notare che il transistor dissipa potenza sotto forma di calore quando non è completamente saturo. Per applicazioni a maggiore efficienza si usano tecniche come il PWM, ma questo circuito rimane ideale per scopi didattici.
Le applicazioni includono il controllo dell’intensità luminosa, la regolazione di piccoli carichi e la dimostrazione pratica del comportamento dei transistor (o del Mosfet). Può essere utilizzato in progetti artistici, illuminazione decorativa o come base per sistemi più complessi.
Questo circuito aiuta a comprendere come un segnale analogico possa controllare direttamente un carico, ed è un passaggio fondamentale per chi vuole approfondire l’elettronica analogica.
