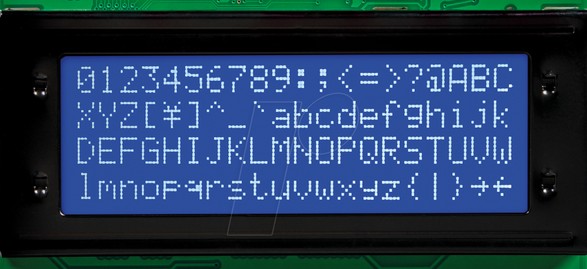

Un display LCD a matrice, come il comune modulo 20×4 basato sul controller HD44780, è un tipo di schermo molto utilizzato in elettronica per mostrare informazioni testuali. La sigla “20×4” indica che il display può visualizzare fino a 20 caratteri su ciascuna delle 4 righe disponibili. Ogni carattere è formato da una matrice di punti, di solito 5×8, che consente di costruire lettere, numeri e simboli attivando selettivamente questi punti.
La tecnologia LCD, cioè “Liquid Crystal Display”, sfrutta le proprietà dei cristalli liquidi per modulare la luce. A differenza dei display VFD o LED, gli LCD non emettono luce propria: funzionano bloccando o lasciando passare la luce proveniente da una sorgente esterna, in genere una retroilluminazione a LED. Nel caso specifico, la retroilluminazione è di colore blu e fornisce un contrasto elevato con i caratteri scuri che si formano sulla superficie del display.
Il principio di base di un display LCD a matrice consiste nell’applicazione di una tensione ai cristalli liquidi posti tra due strati trasparenti. Quando viene applicata una tensione a una determinata area della matrice, i cristalli liquidi si orientano in modo da bloccare la luce, creando così il “punto scuro” che costituisce parte di un carattere. L’assenza di tensione, invece, lascia passare la luce retrostante, rendendo quel punto luminoso. Ogni carattere viene composto attivando o disattivando questi punti in base alla codifica interna del controller.
Il controller HD44780, integrato in moltissimi moduli LCD, è responsabile della gestione della matrice e della comunicazione con il microcontrollore o computer host. Accetta comandi e dati da una sorgente esterna e li converte in segnali che determinano quali punti della matrice attivare. Questo controller supporta sia interfaccia a 8 bit sia a 4 bit, rendendo più semplice l’integrazione in progetti anche con un numero limitato di pin disponibili.
Una caratteristica importante di questi moduli è la presenza di una basetta a 16 pin, che permette il collegamento elettrico al circuito. I pin includono alimentazione, massa, segnale di contrasto (di solito regolato con un potenziometro), segnali di controllo (come RS e E) e linee dati. Sono inoltre presenti due pin dedicati alla retroilluminazione, che può essere accesa o spenta indipendentemente dal resto del display.
Il modulo LCD funziona generalmente a una tensione di 5V, con logica TTL compatibile, il che lo rende ideale per microcontrollori come Arduino, Raspberry Pi o ESP32. I caratteri possono essere scritti in qualsiasi punto della griglia grazie alla gestione della memoria interna del controller, che consente il posizionamento preciso e il controllo completo del contenuto del display.
Un display LCD a matrice utilizza cristalli liquidi per formare caratteri su una griglia di punti. La combinazione tra retroilluminazione LED e tecnologia LCD assicura una buona leggibilità. Il controller HD44780 gestisce la visualizzazione dei dati e consente un’integrazione semplice e stabile nei progetti elettronici, rendendo questi display una scelta versatile e affidabile in numerosi ambiti applicativi.
