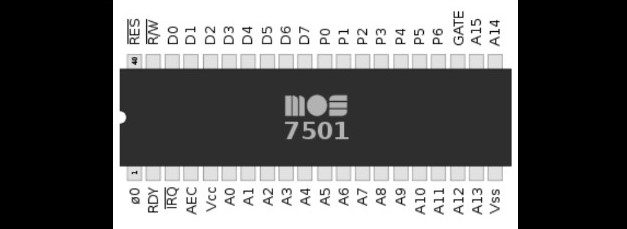

La CPU MOS 7501 è un microprocessore prodotto dalla MOS Technology, una sussidiaria della Commodore, negli anni ’80. È una variante della più famosa CPU 6502, ed è stata utilizzata in alcuni modelli del computer Commodore 16, parte della serie Commodore 264. Questo processore è interessante dal punto di vista tecnico per alcune sue particolarità che lo differenziano dalle versioni precedenti.
Per capire come funziona la MOS 7501, bisogna partire dal suo cuore: l’architettura a 8 bit. Ciò significa che il processore lavora su dati larghi 8 bit alla volta, quindi è in grado di eseguire operazioni su byte (composti da 8 bit) in un singolo ciclo di istruzione.
Il 7501 ha un set di istruzioni molto simile a quello del 6502, che include operazioni logiche, aritmetiche, salti condizionali, gestione dello stack e manipolazione diretta della memoria.
Una delle differenze più interessanti del 7501 rispetto al 6502 è la gestione dell’I/O. Il 7501 integra al suo interno parte delle funzioni che in altri modelli erano separate, in particolare la gestione dei segnali di input/output. Questo lo rende più compatto e adatto a sistemi in cui lo spazio sulla scheda madre era limitato, come nei computer domestici dell’epoca.
Il 7501 lavora in stretta collaborazione con la RAM e la ROM del sistema. Quando riceve un comando da eseguire, ad esempio sommare due numeri, accede alla memoria dove si trovano i dati, li elabora all’interno dei registri interni (in particolare l’accumulatore) e infine restituisce il risultato o esegue un salto nel flusso di esecuzione in base a condizioni logiche.
Un’altra particolarità del 7501 è che fu progettato per essere compatibile con il processore 8501, un altro chip usato nella stessa famiglia di computer. In effetti, i due processori sono quasi identici a livello funzionale, ma differiscono per alcune caratteristiche fisiche e per la produzione interna. Purtroppo, entrambi soffrivano di problemi di affidabilità termica, motivo per cui molti Commodore 16 hanno oggi bisogno di riparazioni.
La CPU MOS 7501 rappresenta una tappa interessante nell’evoluzione dei microprocessori domestici. Condivide la semplicità e l’efficacia del 6502, ma introduce migliorie nell’integrazione e nella gestione dei segnali, rendendolo una scelta ingegneristicamente logica per una macchina a basso costo ma dalle buone prestazioni per l’epoca. Anche se oggi è obsoleto, il 7501 continua a incuriosire appassionati e collezionisti per le sue peculiarità tecniche e il suo ruolo nella storia dei microcomputer.
