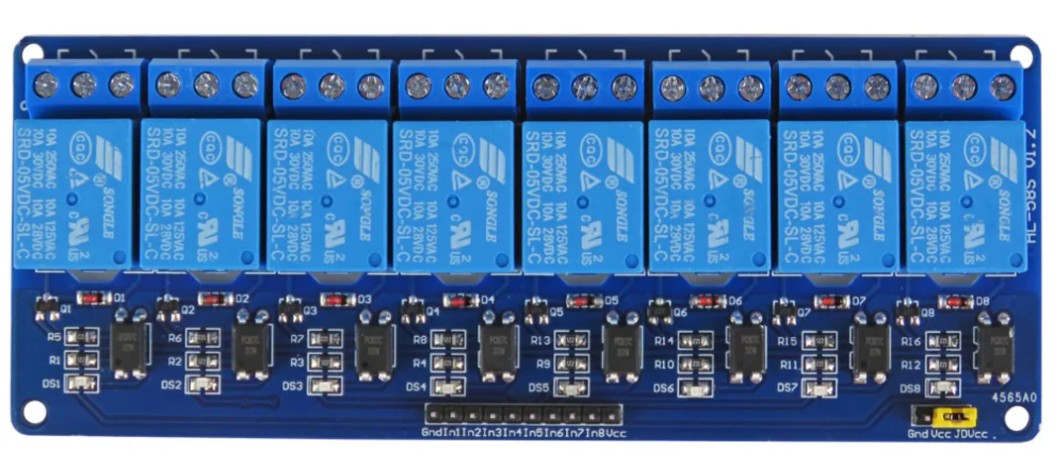

Un’interfaccia relè per Arduino – Raspberry , come la scheda TTL-RELAY08-5V prodotta da Seeit, è un componente essenziale per controllare dispositivi ad alta potenza utilizzando segnali a bassa tensione provenienti da microcontrollori. Questo modulo consente di gestire carichi elettrici come luci, motori o altri apparecchi elettrici, isolando elettricamente il microcontrollore dal circuito di potenza.
La scheda TTL-RELAY08-5V è progettata per essere compatibile con vari microcontrollori, tra cui Arduino, Raspberry Pi, AVR, PIC, DSP, ARM e MSP430. Funziona con una tensione di alimentazione di 5V in corrente continua e richiede una corrente di circa 250 mA per operare correttamente. Ogni canale di ingresso del modulo è isolato tramite un fotoaccoppiatore, garantendo che eventuali disturbi o sovratensioni nel circuito di potenza non influenzino il microcontrollore.
Il modulo dispone di otto relè, ciascuno controllabile individualmente attraverso un segnale TTL a livello basso. Ciò significa che per attivare un relè, è necessario inviare un segnale di bassa tensione (0V) al relativo pin di controllo. Ogni ingresso richiede una corrente di attivazione massima di 20 mA, compatibile con le capacità di uscita dei pin digitali di Arduino.
Dal punto di vista fisico, la scheda presenta connettori a vite per facilitare il collegamento dei dispositivi da controllare. Ogni relè offre tre terminali: comune (COM), normalmente aperto (NO) e normalmente chiuso (NC). Collegando il dispositivo tra COM e NO, il circuito rimane aperto fino all’attivazione del relè, momento in cui si chiude e permette il passaggio della corrente. Al contrario, collegando tra COM e NC, il circuito è chiuso di default e si apre quando il relè viene attivato.
Per utilizzare la scheda con Arduino, è necessario collegare i pin di controllo dei relè ai pin digitali dell’Arduino. Ad esempio, per controllare il primo relè, si potrebbe collegare il pin IN1 della scheda al pin digitale 2 di Arduino. Nel codice, si imposta il pin 2 come uscita e si invia un segnale LOW per attivare il relè, e un segnale HIGH per disattivarlo. Questo processo si ripete per ciascun relè che si desidera controllare.
È importante considerare l’alimentazione della scheda. Sebbene la scheda possa essere alimentata direttamente dai 5V forniti da Arduino, è consigliabile utilizzare un’alimentazione separata per i relè, soprattutto quando si controllano più dispositivi contemporaneamente. Questo approccio previene possibili cadute di tensione o sovraccarichi che potrebbero compromettere il funzionamento di Arduino. In tal caso, si collega la massa (GND) dell’alimentazione esterna alla massa di Arduino per mantenere un riferimento comune.
La presenza dei foto-accoppiatori migliora la sicurezza del sistema, isolando elettricamente la parte di controllo da quella di potenza. Ciò è particolarmente utile quando si controllano dispositivi alimentati da tensioni elevate, come i 220V della rete domestica. Inoltre, i foto-accoppiatori proteggono il microcontrollore da eventuali picchi di tensione o correnti inverse generate durante la commutazione dei carichi induttivi.
La scheda TTL-RELAY08-5V è ideale per progetti di domotica, automazione industriale o qualsiasi applicazione che richieda il controllo di più dispositivi elettrici. La sua compatibilità con vari microcontrollori la rende versatile e facilmente integrabile in diversi sistemi. Inoltre, la possibilità di controllare otto relè con una singola scheda riduce la necessità di componenti aggiuntivi, semplificando il design del circuito.
La scheda d’interfaccia relè rappresenta una soluzione efficace e sicura per controllare dispositivi ad alta potenza utilizzando microcontrollori come Arduino. La sua progettazione con foto-accoppiatori, la compatibilità con segnali TTL e la capacità di gestire otto canali la rendono una scelta eccellente per una vasta gamma di applicazioni.
