Le valvole termoioniche, note anche come tubi a vuoto, sono componenti elettronici fondamentali che hanno rivoluzionato la tecnologia del XX secolo. Utilizzate in una vasta gamma di applicazioni, dalle radio ai primi computer, le valvole termoioniche sono state il cuore pulsante dell’elettronica prima dell’avvento dei transistor. Ma come funzionano esattamente? Scopriamolo insieme in questa guida completa.

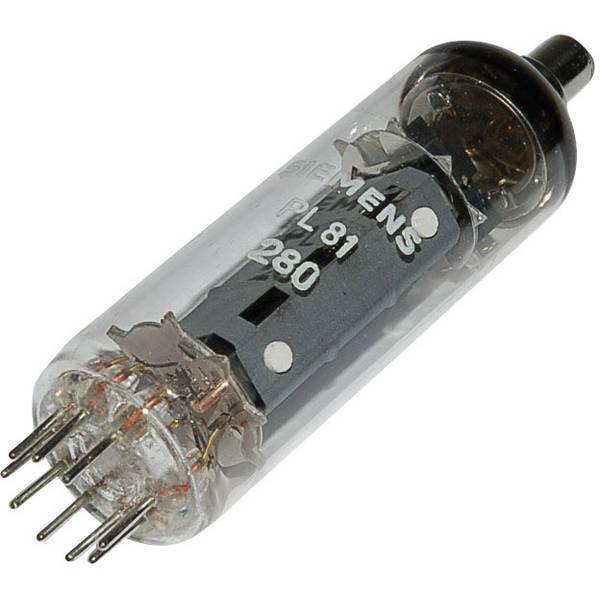

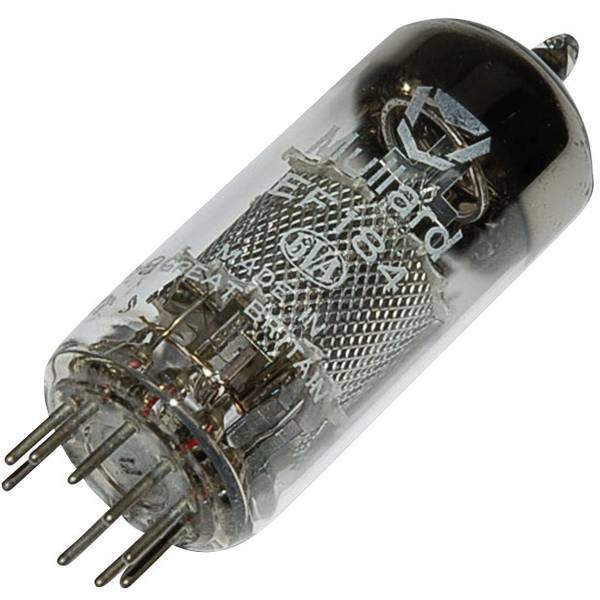

Cos’è una valvola termoionica?
Una valvola termoionica è un dispositivo elettronico che controlla il flusso di corrente elettrica in un ambiente a vuoto o riempito di gas. Composta principalmente da un filamento, un catodo, un anodo e, in alcune configurazioni, da griglie di controllo, la valvola termoionica sfrutta l’emissione termoionica per operare.
Componenti principali di una valvola termoionica
Filamento: Riscalda il catodo attraverso il passaggio di corrente elettrica, causando l’emissione di elettroni.
Catodo: Emittente di elettroni riscaldato dal filamento. Quando il catodo è riscaldato, emette elettroni per effetto termoionico.
Anodo: Elettrodo positivo che attrae gli elettroni emessi dal catodo.
Griglia di controllo (nelle valvole a più elementi): Modula il flusso di elettroni tra il catodo e l’anodo, permettendo il controllo del segnale.
Funzionamento di una valvola termoionica
Emissione termoionica: Quando il filamento riscalda il catodo, questo emette elettroni grazie all’effetto termoionico. Gli elettroni sono liberati dalla superficie del catodo e si dirigono verso l’anodo.
Creazione del vuoto: La valvola opera in un ambiente a vuoto (o riempito con un gas inerte) per evitare che gli elettroni emessi dal catodo vengano ostacolati da molecole d’aria.
Flusso di elettroni: Gli elettroni emessi dal catodo sono attratti dall’anodo, creando un flusso di corrente elettrica. Questo flusso può essere modulato da eventuali griglie di controllo poste tra il catodo e l’anodo.
Griglie di controllo: Nelle valvole più complesse, come i triodi, tetrodi e pentodi, le griglie di controllo sono utilizzate per modulare il flusso di elettroni. Applicando un potenziale negativo alla griglia, si può ridurre il numero di elettroni che raggiungono l’anodo, controllando così il segnale di uscita.
Tipi di valvole termoioniche
Diodo: Composto da un catodo e un anodo, permette il flusso di corrente in una sola direzione.
Triodo: Aggiunge una griglia di controllo per modulare il flusso di elettroni, migliorando le capacità di amplificazione.
Tetrodo e pentodo: Includono griglie aggiuntive per migliorare le prestazioni, ridurre le distorsioni e aumentare l’efficienza.
Applicazioni delle valvole termoioniche
Amplificatori audio: Utilizzati in amplificatori per strumenti musicali e sistemi audio ad alta fedeltà grazie alla loro capacità di fornire un suono caldo e ricco.
Trasmettitori radio: Fondamentali nelle prime trasmissioni radio e televisive.
Calcolatori e computer: Componenti chiave nei primi computer digitali, come l’ENIAC.
Equipaggiamenti medici e di ricerca: Utilizzate in apparecchiature di imaging e altre applicazioni scientifiche.
Vantaggi:
Capacità di gestire alte tensioni e potenze.
Produzione di suoni di alta qualità negli amplificatori audio.
Svantaggi:
Dimensioni maggiori e minore efficienza rispetto ai transistor.
Maggiore produzione di calore e consumo energetico.
Le valvole termoioniche, nonostante siano state praticamente sostituite dai transistor e dai circuiti integrati, continuano a giocare un ruolo importante in alcune applicazioni specializzate, come ad esempio gli amplificatori lineari audio, dove questo componente elettronico fornisce un suono di alta qualità.
