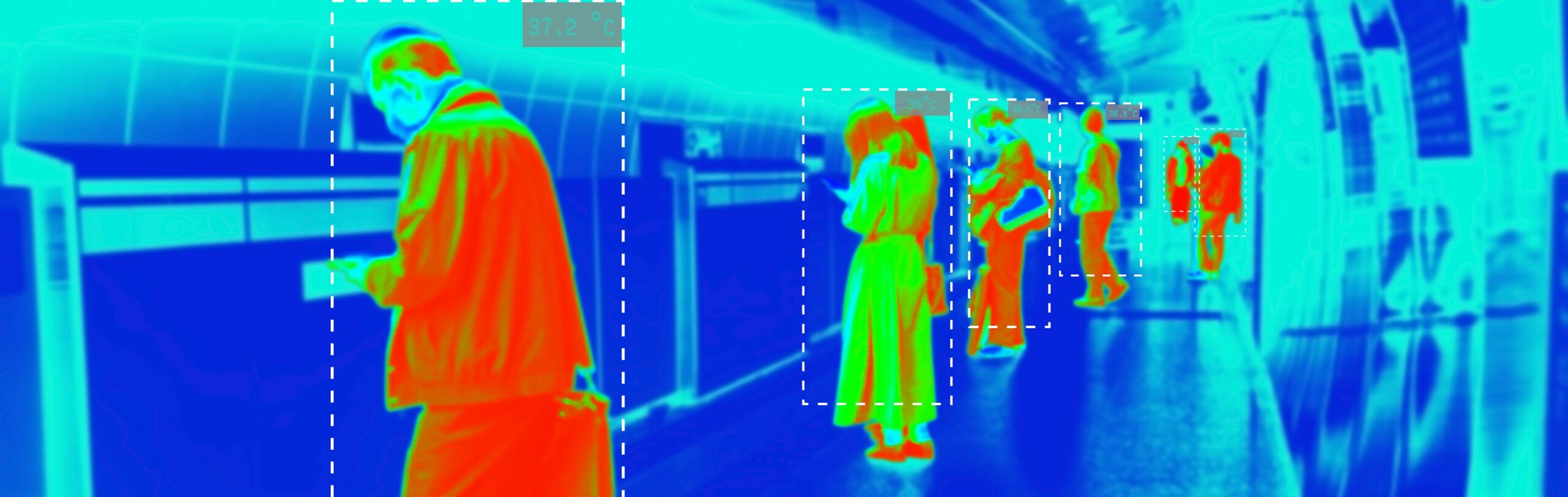

La termografia è una tecnica di analisi non distruttiva che consente di rilevare e visualizzare la distribuzione della temperatura sulla superficie di un oggetto o nello spazio. Si basa sulla misurazione della radiazione infrarossa emessa naturalmente da ogni corpo con una temperatura superiore allo zero assoluto, cioè -273 °C. Questa radiazione, invisibile all’occhio umano, viene captata da strumenti chiamati termocamere, che la trasformano in immagini visive. Le immagini prodotte prendono il nome di termogrammi.
Ogni oggetto, a seconda della sua temperatura e delle sue proprietà superficiali, emette una determinata quantità di energia sotto forma di radiazione infrarossa. Maggiore è la temperatura, maggiore sarà l’intensità della radiazione emessa. La termocamera rileva queste variazioni e le converte in una mappa termica a colori, dove a ogni colore corrisponde un preciso intervallo di temperatura. Ad esempio, le zone più calde possono essere rappresentate in rosso o bianco, mentre quelle più fredde in blu o viola. L’aspetto finale del termogramma può variare a seconda della scala cromatica impostata dall’operatore.
È importante sottolineare che la termografia misura la temperatura superficiale degli oggetti e non quella interna. In molti casi, anomalie termiche superficiali possono essere sintomo di problemi strutturali o funzionali più profondi. Per questa ragione, la termografia è spesso utilizzata come strumento di indagine preliminare o di controllo periodico in vari settori.
Uno degli aspetti più interessanti della termografia è che si tratta di un metodo non invasivo e a distanza. Questo significa che non è necessario entrare in contatto diretto con l’oggetto da analizzare, rendendo l’ispezione più sicura, veloce e applicabile anche in situazioni complesse o potenzialmente pericolose. Inoltre, i dati termografici possono essere registrati e confrontati nel tempo, permettendo il monitoraggio dell’evoluzione di un fenomeno o la verifica dell’efficacia di un intervento correttivo.
Le termocamere moderne sono dispositivi altamente sofisticati, in grado di offrire immagini ad alta risoluzione e misurazioni molto precise. Alcuni modelli includono anche funzioni avanzate come l’analisi automatica dei punti caldi e freddi, la sovrapposizione delle immagini termiche a quelle visibili (funzione detta “fusione termica”) e la possibilità di trasmettere i dati in tempo reale a un computer o a un dispositivo mobile.
La termografia può essere applicata in numerosi campi grazie alla sua versatilità. Di seguito sono riportati alcuni esempi significativi delle sue applicazioni più comuni.
Manutenzione predittiva in ambito industriale: la termografia consente di individuare anomalie termiche nei motori elettrici, nei cuscinetti, nei trasformatori, nei quadri elettrici e in molte altre apparecchiature. Un componente che si surriscalda può essere indice di un malfunzionamento imminente, che può essere corretto prima che provochi danni gravi o interruzioni di servizio.
Edilizia e architettura: attraverso l’analisi termografica è possibile rilevare dispersioni di calore, ponti termici, infiltrazioni d’acqua, umidità nascosta e difetti nell’isolamento degli edifici. Questa tecnica è molto utile sia in fase di diagnosi energetica che durante i lavori di ristrutturazione o riqualificazione.
Verifica degli impianti: la termografia viene impiegata per controllare l’efficienza di impianti di riscaldamento, ventilazione e condizionamento (HVAC), ma anche per l’analisi di impianti fotovoltaici e solari termici. Può rivelare rapidamente malfunzionamenti, come celle solari danneggiate o tubazioni ostruite.
Sicurezza e sorveglianza: poiché permette di vedere le fonti di calore anche al buio o in condizioni di scarsa visibilità, la termografia è impiegata in ambito militare, nella sicurezza civile, nei soccorsi in caso di disastri e nella ricerca di persone disperse.
Medicina e veterinaria: sebbene con alcune limitazioni, la termografia è utilizzata per il rilevamento di infiammazioni, problemi circolatori, infezioni o lesioni nei tessuti, sia negli esseri umani che negli animali. In ambito veterinario è particolarmente apprezzata per la diagnosi di zoppie o patologie nei cavalli da corsa.
Controlli ambientali: la termografia trova impiego anche nel monitoraggio di fenomeni naturali, come le eruzioni vulcaniche, le frane o gli incendi boschivi, grazie alla sua capacità di rilevare variazioni di temperatura in modo rapido e a distanza.
Si tratta di una tecnica estremamente utile che combina precisione, velocità e sicurezza. La sua capacità di fornire informazioni immediate sullo stato termico di un oggetto o di un sistema la rende uno strumento indispensabile in molti settori della scienza, della tecnologia e della vita quotidiana.
