Come funziona un compensatore-separatore idraulico

Il separatore-compensatore idraulico è un componente fondamentale negli impianti termoidraulici moderni, in particolare in quelli caratterizzati da più circuiti con portate e temperature differenti. La sua funzione principale è quella di disaccoppiare idraulicamente il circuito primario, cioè quello del generatore di calore (come caldaia o pompa di calore), dai circuiti secondari che distribuiscono l’energia termica agli utilizzatori, come radiatori, pannelli radianti o unità di trattamento aria.

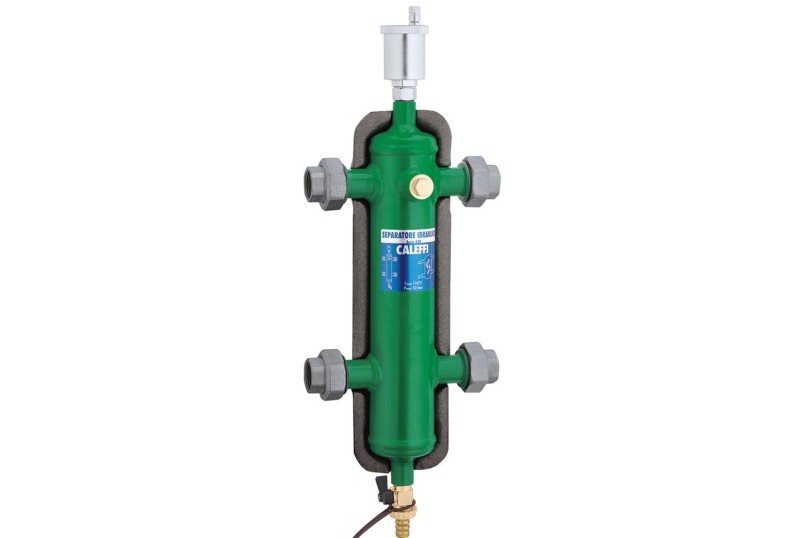

Il principio di funzionamento si basa su un concetto semplice ma estremamente efficace: creare una zona a bassa velocità del fluido in cui le pressioni e le portate dei vari circuiti non interferiscono tra loro. Il separatore si presenta generalmente come un volume cilindrico o rettangolare, con attacchi laterali contrapposti per il circuito primario e secondario. All’interno, la sezione è volutamente più ampia rispetto alle tubazioni di collegamento, in modo da ridurre drasticamente la velocità dell’acqua.

Quando l’acqua calda proveniente dal generatore entra nel separatore, la sua velocità diminuisce e si distribuisce uniformemente all’interno del volume. Allo stesso tempo, i circuiti secondari prelevano l’acqua necessaria in base alle loro esigenze, grazie alle rispettive pompe di circolazione. La caratteristica fondamentale è che le pompe dei circuiti secondari non influenzano direttamente il funzionamento della pompa del circuito primario, e viceversa. Questo consente a ciascun circuito di lavorare con la propria portata ottimale.

Il comportamento del separatore-compensatore varia in funzione del bilanciamento delle portate tra primario e secondario. Se la portata del circuito primario è uguale a quella complessiva dei circuiti secondari, il fluido attraversa il separatore senza particolari mescolamenti: l’acqua calda entra da un lato ed esce alla stessa temperatura verso i circuiti di utilizzo. In questa condizione ideale, il dispositivo funge principalmente da disaccoppiatore idraulico puro.

Se invece la portata del primario è maggiore rispetto a quella richiesta dai secondari, una parte dell’acqua calda ricircola all’interno del separatore, tornando verso il generatore. Questo fenomeno evita che il generatore lavori in condizioni di portata insufficiente, che potrebbero causare surriscaldamenti o inefficienze. In questo caso, il separatore svolge anche una funzione di protezione del generatore.

Al contrario, se la portata richiesta dai circuiti secondari supera quella fornita dal primario, si verifica un richiamo di acqua più fredda dal ritorno verso la mandata. Questo comporta una miscelazione interna che abbassa la temperatura dell’acqua distribuita ai terminali. Sebbene possa sembrare uno svantaggio, questo comportamento è in realtà utile per adattare automaticamente la temperatura alle condizioni di carico, evitando sbalzi e migliorando la stabilità dell’impianto.

Oltre alla funzione di compensazione delle portate, il separatore svolge spesso anche altre funzioni importanti. Grazie alla bassa velocità del fluido al suo interno, favorisce la separazione dell’aria e delle impurità presenti nell’acqua. Le bolle d’aria tendono a risalire verso la parte superiore del dispositivo, dove possono essere eliminate tramite valvole di sfogo automatiche. Le particelle solide, invece, si depositano sul fondo e possono essere rimosse attraverso appositi scarichi. Questo contribuisce a mantenere pulito l’impianto e a ridurre il rischio di malfunzionamenti.

Un ulteriore vantaggio è la stabilizzazione delle temperature e delle pressioni. In un impianto complesso, con più zone e regolazioni indipendenti, le variazioni improvvise di portata possono generare squilibri difficili da gestire. Il separatore-compensatore agisce come una sorta di “zona neutra” che assorbe queste variazioni, rendendo il sistema più prevedibile e facile da regolare.

Il separatore-compensatore idraulico è un elemento chiave per garantire il corretto funzionamento degli impianti termici articolati. Permette di gestire circuiti con esigenze diverse senza interferenze reciproche, migliora l’efficienza energetica e protegge i componenti principali. La sua efficacia deriva dalla semplicità del principio fisico su cui si basa: ridurre la velocità del fluido per separare le dinamiche dei vari circuiti, trasformando un sistema potenzialmente instabile in uno equilibrato e affidabile nel tempo.
