I trasformatori elettrici sono dispositivi fondamentali sia nel sistema di distribuzione dell’energia elettrica che nelle piccole applicazioni domestiche. Utilizzati per aumentare (elevare) o diminuire (ridurre) la tensione, i trasformatori permettono il trasporto efficiente dell’elettricità su lunghe distanze e la distribuzione sicura ai consumatori finali. Nelle nostre case, permettono di ridurre la tensione di rete 220/230V in tensione più bassa in base alle esigenze (per esempio 12 – 24V ecc.). Questo testo esplora in dettaglio il funzionamento di un trasformatore elettrico, spiegando i principi fisici alla base del suo operato e la sua struttura.

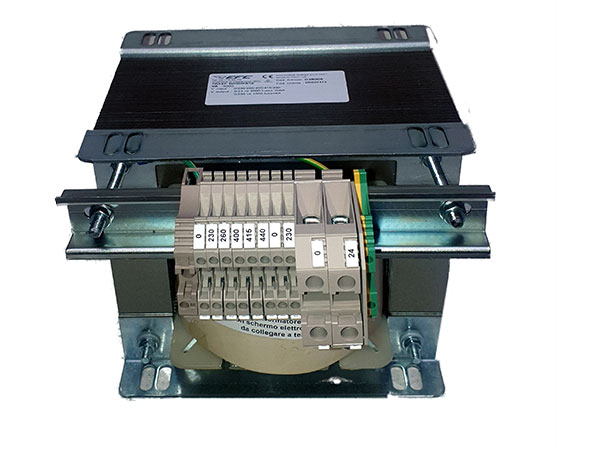

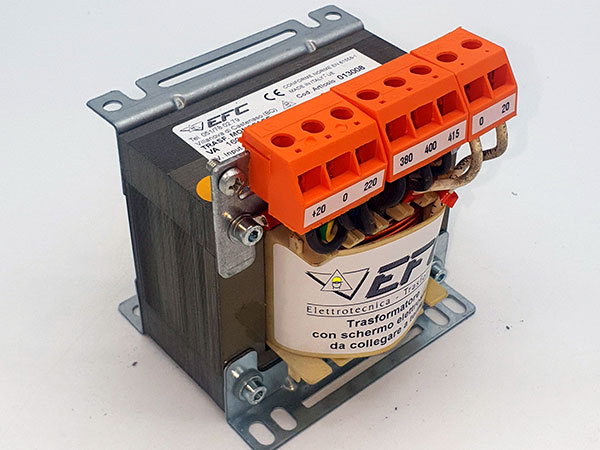

Le immagini che seguono rappresentano esempi di trasformatori di piccole dimensioni e sono prese dal sito web https://www.efcsrl.it/
Funzionamento di un trasformatore elettrico
Il principio di funzionamento di un trasformatore si basa sulla legge di Faraday dell’induzione elettromagnetica. Quando una corrente alternata (AC) passa attraverso una bobina (avvolgimento primario), genera un campo magnetico variabile nel tempo. Questo campo magnetico induce una forza elettromotrice (fem) in una seconda bobina (avvolgimento secondario) situata vicino alla prima. La tensione indotta nell’avvolgimento secondario dipende dal rapporto tra il numero di spire nelle due bobine.
Un trasformatore elettrico è composto da tre elementi principali: il nucleo, l’avvolgimento primario e l’avvolgimento secondario. Nucleo: Realizzato in materiale ferromagnetico (di solito acciaio laminato), il nucleo ha il compito di canalizzare il flusso magnetico generato dagli avvolgimenti. Questo migliora l’efficienza del trasformatore riducendo le perdite energetiche. Avvolgimento primario: È collegato alla fonte di alimentazione e genera il campo magnetico variabile. È costituito da un certo numero di spire di filo conduttore, il cui numero è progettato per produrre la tensione desiderata nel secondario. Avvolgimento secondario: È collegato al carico (cioè l’apparecchio o sistema che utilizzerà l’energia). La tensione indotta in questo avvolgimento dipende dal numero di spire rispetto a quelle del primario.
Tipi di trasformatori
Esistono vari tipi di trasformatori, ciascuno progettato per scopi specifici: Trasformatori di potenza: Utilizzati nelle reti di trasmissione per trasferire l’energia elettrica su lunghe distanze ad alte tensioni. Trasformatori di distribuzione: Ridimensionano la tensione a livelli utilizzabili per la distribuzione locale, tipicamente nelle reti di distribuzione urbana e rurale. Autotrasformatori: Un singolo avvolgimento funge da primario e secondario, con un collegamento intermedio. Sono più compatti e meno costosi, ma non isolano elettricamente i circuiti. Trasformatori a secco: Utilizzati in ambienti interni, non richiedono liquidi per il raffreddamento e sono meno pericolosi in caso di incendi.
Efficienza e perdite
I trasformatori sono altamente efficienti, con efficienze tipicamente superiori al 95%. Tuttavia, esistono perdite inevitabili, suddivise in:
- Perdite nel nucleo: Causate dalla corrente di Foucault e dalla magnetizzazione del materiale ferromagnetico. Possono essere ridotte utilizzando materiali di alta qualità e progettazioni a lamelle sottili.
- Perdite negli avvolgimenti: Causate dalla resistenza dei fili conduttori e dall’effetto pelle che aumenta la resistenza a frequenze elevate. L’uso di conduttori a bassa resistenza e tecniche di avvolgimento adeguate può mitigare queste perdite.
Raffreddamento di un trasformatore elettrico
Il raffreddamento è essenziale per mantenere l’efficienza e la longevità di un trasformatore. I trasformatori di potenza utilizzano spesso olio minerale per il raffreddamento, mentre i trasformatori a secco utilizzano l’aria. I sistemi di raffreddamento possono essere passivi, basati sulla naturale circolazione dell’aria o dell’olio, o attivi, con l’ausilio di ventole o pompe.
Applicazioni nel settore energetico di un trasformatore elettrico
I trasformatori sono indispensabili per la trasmissione e distribuzione dell’energia elettrica. Consentono di elevare la tensione a livelli molto alti (fino a centinaia di kilovolt) per il trasporto su lunghe distanze, riducendo così le perdite di energia. Una volta giunti nelle aree di consumo, la tensione viene ridotta a livelli sicuri per l’uso domestico e industriale. Questo processo permette di fornire energia in modo efficiente e affidabile, minimizzando le perdite.
I trasformatori elettrici sono dispositivi cruciali per il sistema di distribuzione dell’energia elettrica. Il loro funzionamento si basa su principi di induzione elettromagnetica, e la loro struttura comprende elementi fondamentali come il nucleo e gli avvolgimenti. Con vari tipi di trasformatori disponibili per diverse applicazioni, essi garantiscono l’efficienza e la sicurezza del trasporto di energia elettrica su lunghe distanze, svolgendo un ruolo vitale nella moderna infrastruttura energetica.
