Il timer 555 è uno dei circuiti integrati più versatili e utilizzati nel mondo dell’elettronica. Da semplici oscillatori a complicati circuiti temporizzatori, il 555 è un componente fondamentale per molti progetti. Ma come funziona esattamente il timer 555? Scopriamolo insieme in questa guida completa.
Cos’è il timer 555?
Il timer 555 è un circuito integrato che può essere configurato per funzionare come temporizzatore, oscillatore o flip-flop. Progettato nel 1972 da Hans R. Camenzind, il 555 è diventato famoso per la sua semplicità e versatilità. Può operare in tre modalità principali: monostabile, astabile e bistabile.
Funzionamento del timer 555

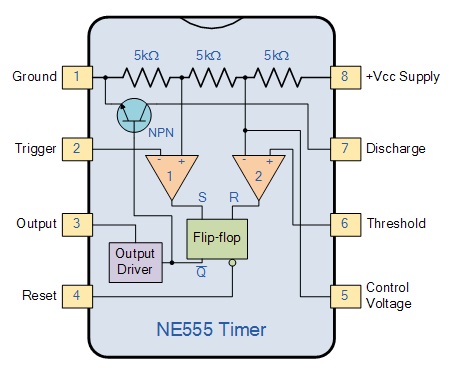

Componenti interni: Il 555 è composto da due comparatori di tensione, un flip-flop SR, un transistor di scarica e una rete di resistenze. Questi componenti lavorano insieme per produrre i segnali temporizzati.
Pinout del timer 555:
Pin 1 (GND): Connessione a terra.
Pin 2 (Trigger): Attiva l’uscita quando la tensione scende al di sotto di 1/3 della tensione di alimentazione.
Pin 3 (Output): L’uscita del 555, che può essere alta o bassa.
Pin 4 (Reset): Reset del timer quando la tensione scende al di sotto di 0,7V.
Pin 5 (Control Voltage): Modifica la soglia di tensione del comparatore (spesso non utilizzato).
Pin 6 (Threshold): Interrompe l’uscita quando la tensione supera 2/3 della tensione di alimentazione.
Pin 7 (Discharge): Connessione al transistor di scarica, usato per scaricare il condensatore nella modalità astabile.
Pin 8 (VCC): Tensione di alimentazione, tipicamente tra 4,5V e 15V.
Modalità di funzionamento del timer 555 monostabile:
In modalità monostabile, il 555 agisce come un temporizzatore a singolo impulso. Quando il pin trigger riceve un impulso di tensione inferiore a 1/3 della tensione di alimentazione, l’uscita passa da bassa ad alta per un periodo di tempo determinato dalla resistenza (R) e dal condensatore (C) collegati esternamente. Dopo questo periodo, l’uscita torna bassa.
Modalità di funzionamento del timer 555 astabile:
In modalità astabile, il 555 funziona come un oscillatore, generando un’onda quadra continua. La frequenza e il duty cycle dell’oscillazione sono determinati dai valori di due resistenze (R1 e R2) e di un condensatore (C). Questa configurazione è utilizzata in applicazioni come generatori di clock, LED lampeggianti e segnali sonori.
Modalità di funzionamento del timer 555 bistabile:
In modalità bistabile, il 555 agisce come un flip-flop SR. Due stati stabili dell’uscita vengono controllati dagli ingressi trigger e reset. Quando il trigger riceve un impulso, l’uscita passa alta; quando il reset riceve un impulso, l’uscita torna bassa. Questa modalità è utilizzata per creare circuiti di memoria e commutatori elettronici.
Applicazioni del timer 555
Generatore di impulsi: Creazione di segnali temporizzati per varie applicazioni.
Oscillatori: Generazione di segnali oscillanti per circuiti di clock e lampeggiatori.
Timer: Realizzazione di temporizzatori per interruttori di spegnimento ritardato.
Controllo di PWM: Modulazione di larghezza di impulso per controllo motori e dimmer per luci.

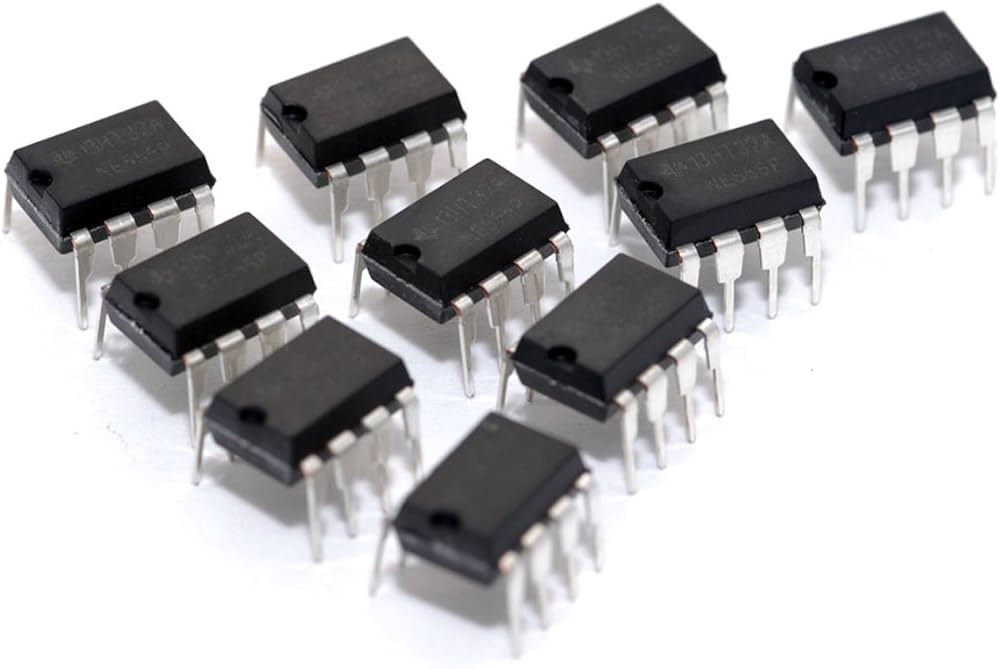

Come puoi vedere il timer 555 è un componente essenziale per chiunque lavori con l’elettronica. La sua versatilità e semplicità lo rendono ideale per una vasta gamma di applicazioni, dai progetti hobbistici ai complessi circuiti industriali. Capire come funziona il 555 ti permetterà di sfruttare appieno le sue potenzialità e migliorare i tuoi progetti elettronici. Ovviamente è disponibile sia in formato THD per montaggio su PCB forato che in formato SMD per montaggio superficiale.
