Il driver ULN2801A è un componente essenziale in molti progetti di elettronica, progettato per controllare carichi ad alta corrente e alta tensione come motori, relè, lampade e display a LED. Questo circuito integrato è costituito da una matrice di otto transistor Darlington, ognuno dei quali è in grado di amplificare la corrente di ingresso di un fattore elevato, permettendo di pilotare carichi significativi con segnali di controllo relativamente deboli provenienti da microcontrollori o altri circuiti logici.
Funzionamento di un driver integrato ULN2801A

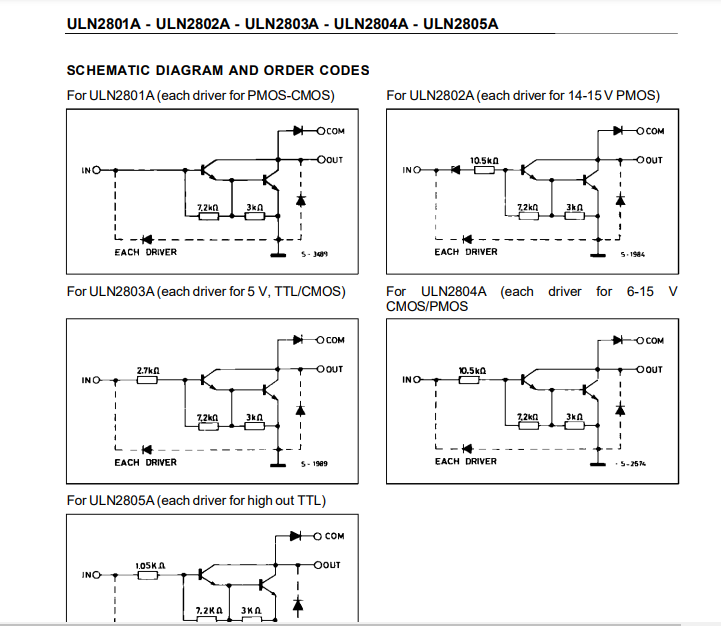

Il funzionamento del ULN2801A è semplice ma efficace: ogni canale del driver ha un transistor Darlington in configurazione di commutazione, il che significa che quando un segnale di ingresso (tipicamente tra 2.7V e 5V) viene applicato alla base del transistor, questo si satura, permettendo il passaggio di corrente tra il collettore e l’emettitore. Ogni uscita può gestire correnti fino a 500 mA e tensioni fino a 50V. Inoltre, il driver include diodi di protezione per ciascun canale, il che lo rende adatto per pilotare carichi induttivi come relè e motori, proteggendo il circuito da eventuali picchi di tensione inversa.
In sintesi, il ULN2801A è un componente versatile e robusto, ideale per applicazioni dove è necessario controllare dispositivi ad alta corrente con segnali di controllo a bassa potenza. Grazie alla sua configurazione interna e alle protezioni integrate, il ULN2801A semplifica il design dei circuiti, riducendo la necessità di componenti esterni e migliorando l’affidabilità complessiva del sistema. Puoi trovarlo ad esempio sul sito https://it.farnell.com/
