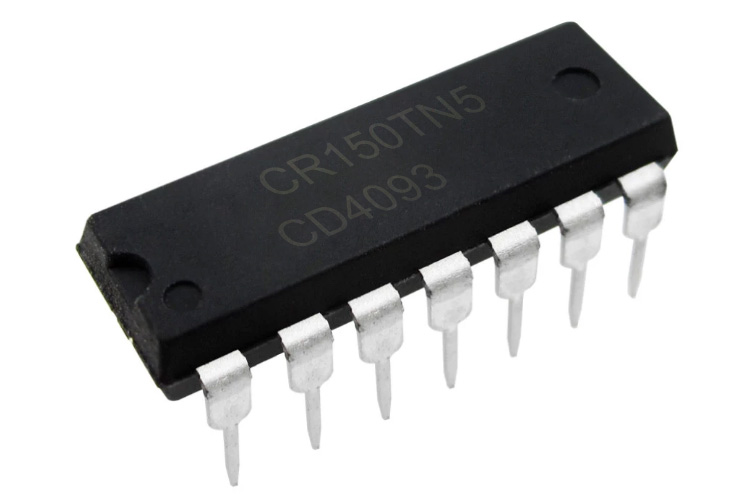

Il CD4093 è un circuito integrato CMOS che contiene quattro porte NAND Schmitt Trigger indipendenti. Le porte Schmitt Trigger sono utilizzate per migliorare la stabilità dei segnali digitali, introducendo un’isteresi che aiuta a eliminare i rimbalzi e i disturbi nei segnali di ingresso. Questo IC è comunemente utilizzato in applicazioni di temporizzazione, oscillatori, convertitori di livello e come buffer o inverter del segnale. La tecnologia CMOS permette al CD4093 di operare con un basso consumo di potenza e una vasta gamma di tensioni di alimentazione, tipicamente da 3V a 15V, rendendolo molto versatile.
Il funzionamento del CD4093 si basa sul principio delle porte NAND Schmitt Trigger. Ogni porta NAND ha due ingressi e una uscita. La caratteristica distintiva di queste porte è l’isteresi introdotta nella soglia di commutazione: quando il segnale di ingresso passa da basso ad alto (logica 0 a logica 1) o viceversa, c’è una differenza nella tensione di soglia per la commutazione. Questo significa che il segnale deve superare una soglia più alta per passare da 0 a 1 e una soglia più bassa per passare da 1 a 0, garantendo una maggiore immunità al rumore e ai transitori sui segnali di ingresso.
Una delle principali applicazioni del CD4093 è la creazione di oscillatori e circuiti di temporizzazione. Utilizzando una configurazione RC (resistenza-capacità) collegata agli ingressi delle porte NAND Schmitt Trigger, è possibile creare un oscillatore astabile, che genera un’onda quadra con una frequenza determinata dai valori dei componenti RC. Questo tipo di oscillatore è ampiamente utilizzato in circuiti di clock, generatori di segnale e altre applicazioni che richiedono un segnale periodico stabile. La stabilità e la precisione della frequenza dell’oscillatore possono essere migliorate regolando i valori dei componenti RC.
Inoltre, il CD4093 può essere utilizzato come debounce circuit per pulsanti e interruttori. Quando un pulsante meccanico viene premuto o rilasciato, il contatto può rimbalzare causando multiple transizioni rapide che possono essere interpretate erroneamente da un circuito digitale. Utilizzando una porta NAND Schmitt Trigger del CD4093 con una configurazione RC appropriata, è possibile filtrare questi rimbalzi, fornendo un segnale di uscita pulito e stabile. Questo rende il CD4093 estremamente utile in applicazioni di controllo digitale e interfacce utente, dove la precisione e l’affidabilità dell’input sono cruciali.
Ricorda di collegare tra il pin 14 (Vcc) ed il pin 7 (GND) un condensatore di by-pass da 100.000pF. In base alle applicazioni può essere utile collegare sugli stessi pin di alimentazione anche un condensatore elettrolitico, ad esempio un 10uF, 22uF oppure un 47uF.
