Il TCA965 è un circuito integrato utilizzato come discriminatore a finestra, progettato per rilevare quando un segnale di ingresso rientra o esce da un intervallo di tensione predefinito. Questo intervallo è definito da due soglie, una superiore e una inferiore, che creano una “finestra” di tensione. Quando la tensione di ingresso si trova all’interno di questa finestra, il TCA965 produce un’uscita logica indicativa.
Funzionamento di un integrato TCA965
Ingressi di riferimento: Il TCA965 ha due ingressi di riferimento, uno per la soglia inferiore (V_REF_L) e uno per la soglia superiore (V_REF_H). Questi ingressi determinano i limiti della finestra di tensione entro la quale il dispositivo opererà. Il segnale di ingresso (V_IN) viene applicato a un altro pin del TCA965. Questo segnale è la tensione che deve essere monitorata per verificare se rientra nella finestra definita dalle soglie di riferimento.

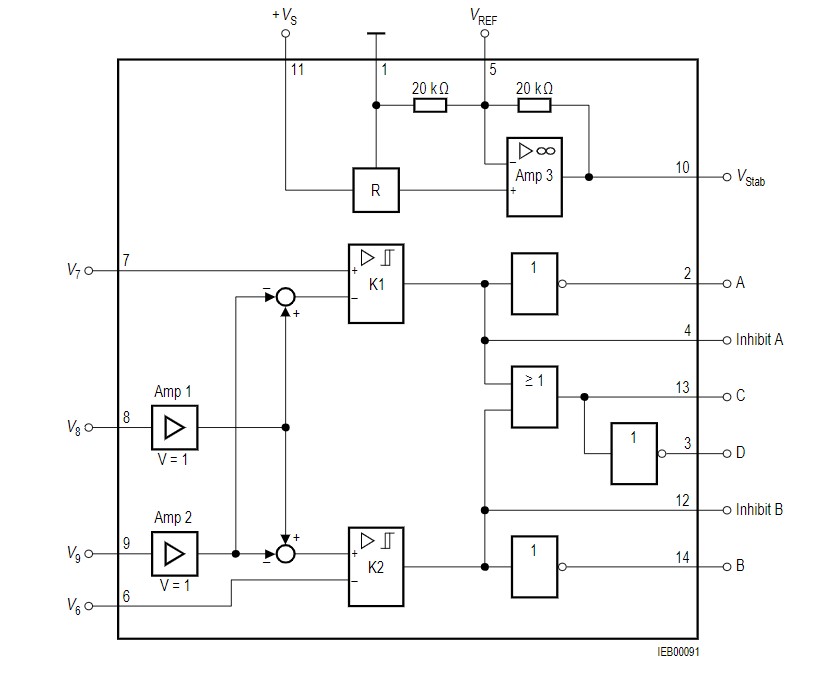

Comparazione: All’interno del TCA965, il segnale di ingresso viene comparato simultaneamente con entrambe le soglie di riferimento. Il circuito include due comparatori, uno per la soglia inferiore e uno per la soglia superiore. Il risultato della comparazione viene utilizzato per generare un segnale di uscita. Se la tensione di ingresso rientra nella finestra definita dalle soglie, l’uscita del TCA965 sarà in uno stato logico (tipicamente alto). Se la tensione di ingresso è al di fuori della finestra, l’uscita sarà nell’altro stato logico (tipicamente basso).
Applicazioni dell’integrato TCA965:
Il TCA965 è utilizzato in molte applicazioni dove è necessario monitorare se una tensione si trova all’interno di un intervallo specifico. Alcune delle principali applicazioni includono: Sistemi di protezione: In sistemi di alimentazione e controllo, il TCA965 può essere utilizzato per monitorare la tensione e disattivare il sistema se la tensione si trova fuori dai limiti di sicurezza. Rilevamento di livello: In applicazioni industriali e strumentazione, il TCA965 può rilevare quando un segnale di ingresso supera un certo livello o rientra in un intervallo desiderato. Controllo automatico: Utilizzato in sistemi di controllo per attivare o disattivare circuiti in base alla tensione di ingresso, come nei regolatori di tensione e nei sistemi di feedback. Circuiti di soglia: Nelle applicazioni di elaborazione del segnale, il TCA965 può servire come rilevatore di livello, attivando altri circuiti solo quando il segnale di ingresso è appropriato. Ad esempio, negli anni ’90, Nuova Elettronica di Bologna utilizzava questo discriminatore a finestra in un sistema antifurto, il TCA965 veniva impiegato per la lettura dei segnali di un sensore infrarosso passivo, nello specifico un PID11.
Vantaggi del TCA965:
Fornisce un rilevamento preciso della tensione di ingresso rispetto alle soglie impostate. Può essere utilizzato in una vasta gamma di applicazioni, grazie alla capacità di impostare le soglie di riferimento in modo flessibile. Progettato per operare in condizioni variabili, garantendo prestazioni stabili e affidabili. Il TCA965 è un componente chiave per il monitoraggio e il controllo della tensione in vari sistemi elettronici. La sua capacità di discriminare con precisione se un segnale di ingresso rientra in una finestra di tensione specifica lo rende estremamente utile in molte applicazioni industriali e di controllo.

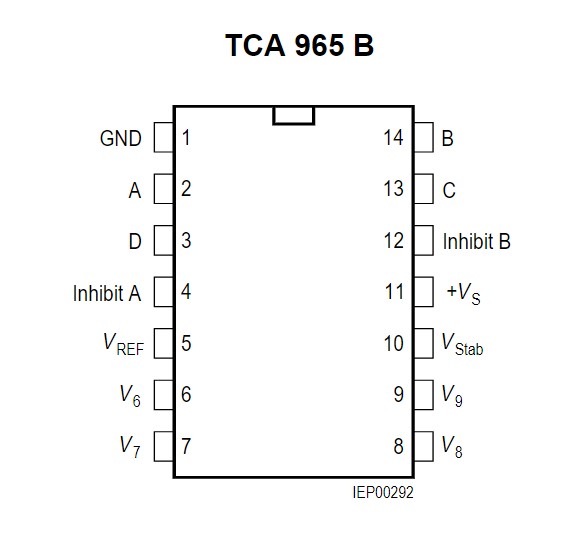

Ricorda anche di collegare sempre tra il pin 11 (Vcc) e massa un condensatore da 100.000pF come filtro di bypass. Leggi anche come funzionano altri componenti CMOS nella sezione ELETTRONICA
