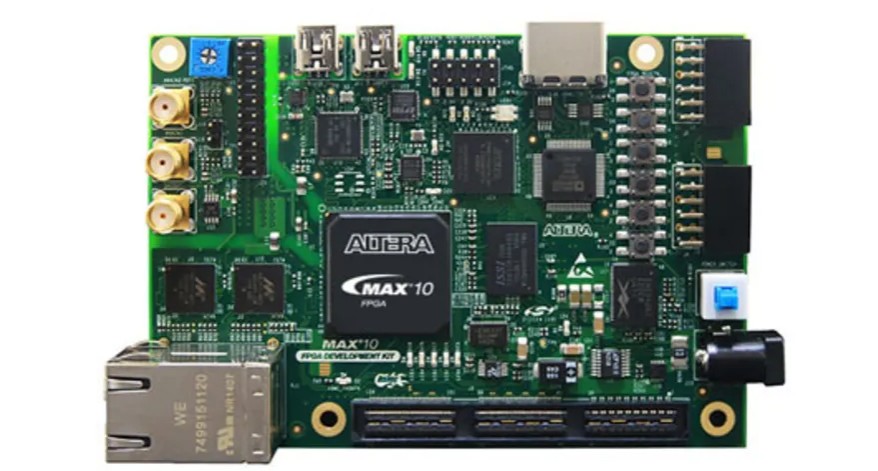

Nel mondo della progettazione elettronica e dell’ingegneria embedded, i dispositivi FPGA stanno guadagnando sempre più importanza. Questi componenti programmabili permettono di sviluppare circuiti digitali personalizzati, adattandosi perfettamente a una vasta gamma di applicazioni, dall’automotive all’industria, fino ai dispositivi consumer. Tra le tante soluzioni disponibili sul mercato, il kit di sviluppo FPGA Altera MAX 10 rappresenta una proposta particolarmente interessante per chi cerca una piattaforma potente, flessibile e già pronta all’uso.
Questo kit si basa sull’FPGA della famiglia MAX 10 di Altera, una linea di dispositivi progettati per offrire un buon compromesso tra prestazioni, costo e semplicità d’uso. Nello specifico, la scheda utilizza il modello 10M50D, che offre fino a 50.000 elementi logici, cioè le unità di base con cui è possibile costruire circuiti digitali complessi.
Il vantaggio principale degli FPGA, rispetto ad altri tipi di dispositivi, è che possono essere riprogrammati anche dopo essere stati integrati in un sistema finale. Questo significa che eventuali modifiche al progetto possono essere implementate facilmente senza dover intervenire sull’hardware.
Una delle caratteristiche più interessanti del kit è l’integrazione di un convertitore analogico-digitale (ADC) direttamente all’interno dell’FPGA. Questo permette di acquisire segnali analogici, come quelli provenienti da sensori, e trasformarli in segnali digitali direttamente sulla scheda.
Grazie a due ingressi SMA dedicati e connettori ADC, è possibile collegare diversi tipi di dispositivi analogici per misurazioni precise e rapide. Inoltre, è presente anche un’uscita analogica, fornita da un DAC esterno a 16 bit, che consente alla scheda di generare segnali analogici per pilotare altri circuiti.
La memoria è un altro punto forte del kit. Troviamo due moduli SDRAM DDR3, ciascuno con una capacità di 1 GB. Questa grande quantità di memoria è particolarmente utile per applicazioni che richiedono l’elaborazione di grandi volumi di dati, come nel caso del video, del machine learning o delle comunicazioni ad alta velocità. L’interfaccia alla memoria è gestita da un controller software, che assicura un funzionamento stabile e ottimizzato.
Dal punto di vista della connettività, la scheda è ben equipaggiata. Sono presenti due porte Ethernet RJ45 a velocità Gigabit, che permettono la comunicazione rapida e stabile con reti locali o con altri dispositivi. Questo rende il kit ideale per progetti che richiedono connettività di rete industriale o per lo sviluppo di apparecchiature IoT.
È inoltre disponibile una porta mini USB per la comunicazione UART, un’interfaccia molto comune nei sistemi embedded. L’uscita HDMI consente di collegare la scheda a uno schermo per applicazioni che richiedono una visualizzazione grafica, mentre i connettori HSMC e Pmod permettono l’espansione con moduli aggiuntivi, come sensori o altri dispositivi.
La programmazione del kit è resa semplice dalla presenza del modulo USB-Blaster II integrato, che consente di caricare i progetti direttamente nella memoria dell’FPGA tramite la porta USB. Per chi lo preferisce, è disponibile anche un connettore JTAG standard a 10 pin.
Un aspetto spesso trascurato ma molto utile è la possibilità di monitorare il consumo di energia dell’FPGA direttamente tramite una comoda interfaccia grafica. Questo consente agli sviluppatori di valutare le prestazioni energetiche dei loro progetti e di ottimizzarli in base alle esigenze applicative, un fattore sempre più importante soprattutto nel mondo dei dispositivi mobili e dell’IoT.
Un’altra funzione molto utile è il supporto al processore Nios II, un soft-core che può essere integrato all’interno dell’FPGA stesso. In parole semplici, si tratta di un piccolo processore programmabile che può eseguire codice, come un qualsiasi microcontrollore. Questo permette di realizzare progetti che combinano la flessibilità della logica programmabile con le funzionalità tipiche dei sistemi embedded basati su CPU.
Il generatore di clock integrato, con oscillatore esterno da 25 MHz, fornisce un segnale di sincronizzazione preciso per tutta la logica della scheda. Questo è fondamentale per garantire il corretto funzionamento dei circuiti, soprattutto quando si lavora a frequenze elevate o si interfaccia l’FPGA con dispositivi esterni.
E’ importante sottolineare che questo kit può essere usato non solo per lo sviluppo ma anche come punto di partenza per la progettazione di schede personalizzate. I progettisti possono infatti riutilizzare il layout e lo schema della scheda come modello di riferimento per creare il proprio hardware su misura, risparmiando tempo e costi nella fase di progettazione.
Il kit di sviluppo Altera MAX 10 è una soluzione completa, potente e versatile, perfetta per chi vuole esplorare le potenzialità degli FPGA in maniera pratica e diretta. Grazie alla ricca dotazione di interfacce, alla memoria abbondante, alla possibilità di lavorare con segnali analogici e alla compatibilità con il processore Nios II, rappresenta uno strumento ideale sia per studenti e hobbisti avanzati che per ingegneri professionisti. Anche chi è alle prime armi con gli FPGA può trovare in questo kit un ottimo punto di partenza per imparare e sperimentare, grazie al supporto software intuitivo e alla documentazione disponibile.
