Come funziona un Mosfet a doppio Gate

Un MOSFET a doppio gate è un dispositivo elettronico appartenente alla famiglia dei transistor a effetto di campo, progettato per offrire un controllo più raffinato del flusso di corrente rispetto ai MOSFET tradizionali a singolo gate. La sua struttura include due terminali di controllo distinti, chiamati Gate 1 e Gate 2, che agiscono sul canale conduttivo in modo indipendente ma complementare. Questo tipo di componente è particolarmente utilizzato in applicazioni ad alta frequenza, come ricevitori radio, circuiti RF e stadi di amplificazione a basso rumore.

Per comprendere il funzionamento di un MOSFET a doppio gate, è utile partire dal principio base del MOSFET classico.

In un MOSFET standard, il gate controlla la conduzione tra drain e source modulando la formazione di un canale conduttivo nel semiconduttore. Applicando una tensione al gate, si crea un campo elettrico che permette o impedisce il passaggio degli elettroni. Nel caso del MOSFET a doppio gate, questo controllo viene suddiviso tra due elettrodi distinti, posizionati lungo il canale.

Il primo gate, chiamato Gate 1, è solitamente utilizzato come ingresso principale del segnale. È quello che determina la modulazione primaria della corrente. Il secondo gate, Gate 2, agisce invece come un controllo supplementare, spesso utilizzato per regolare il guadagno o per introdurre un segnale di controllo aggiuntivo. Questa configurazione permette una maggiore flessibilità operativa, poiché è possibile influenzare il comportamento del transistor in modo dinamico e indipendente su due livelli.

Un esempio concreto di MOSFET a doppio gate è il BF966S, un componente molto diffuso nelle applicazioni RF. Si tratta di un transistor progettato per lavorare a frequenze elevate, con basso rumore e buona stabilità. Nel BF966S, Gate 1 viene tipicamente utilizzato per ricevere il segnale RF in ingresso, mentre Gate 2 può essere polarizzato per regolare il punto di lavoro o utilizzato come ingresso per un secondo segnale, ad esempio in configurazioni di mixer.

Il funzionamento interno del BF966S segue la logica generale dei MOSFET a doppio gate. Il segnale applicato al Gate 1 crea una variazione del campo elettrico che controlla la densità di portatori nel canale. Il Gate 2, posto più vicino al drain, modifica ulteriormente il potenziale lungo il canale, influenzando la corrente complessiva. In pratica, il secondo gate può essere visto come una sorta di “valvola di regolazione” che agisce sul flusso già modulato dal primo gate.

Questa struttura offre diversi vantaggi. Uno dei principali è la possibilità di ottenere un elevato isolamento tra ingresso e uscita. Nei MOSFET tradizionali, esiste una certa capacità parassita tra gate e drain che può causare retroazione indesiderata, specialmente ad alte frequenze. Nei dispositivi a doppio gate, il Gate 2 funge da schermo, riducendo l’accoppiamento diretto tra ingresso e uscita e migliorando la stabilità del circuito.

Un altro vantaggio importante è la possibilità di realizzare facilmente circuiti di controllo automatico del guadagno. Variando la tensione applicata al Gate 2, si può modificare il guadagno del transistor senza alterare significativamente il segnale in ingresso su Gate 1. Questo è particolarmente utile nei ricevitori radio, dove il livello del segnale può variare notevolmente e deve essere mantenuto entro limiti accettabili per evitare distorsioni.

Dal punto di vista delle applicazioni, i MOSFET a doppio gate trovano largo impiego nei front-end RF. Ad esempio, possono essere utilizzati come amplificatori a basso rumore per segnali deboli provenienti da antenne. In questo caso, Gate 1 riceve il segnale RF, mentre Gate 2 viene impostato a una tensione costante per ottimizzare il guadagno e il rumore. Il risultato è un’amplificazione efficace con minima degradazione del segnale.

Un’altra applicazione tipica è nei mixer, dispositivi che combinano due segnali a frequenze diverse per generarne uno nuovo. In una configurazione a doppio gate, un segnale viene applicato al Gate 1 e un altro al Gate 2. La non linearità controllata del transistor produce componenti di frequenza che sono somme e differenze dei segnali originali. Questo principio è alla base della conversione di frequenza nei ricevitori supereterodina.

I MOSFET a doppio gate vengono anche utilizzati in circuiti di modulazione e demodulazione, grazie alla loro capacità di gestire più segnali contemporaneamente. La loro elevata impedenza di ingresso li rende adatti per applicazioni in cui è necessario minimizzare il carico sul circuito precedente.

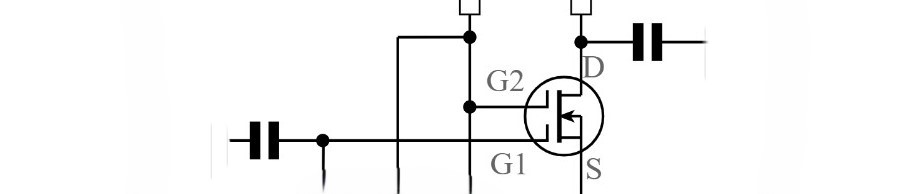

È necessario fornire tensioni appropriate ai due gate per garantire un funzionamento corretto. Tipicamente, Gate 1 riceve il segnale tramite un condensatore di accoppiamento, mentre Gate 2 è polarizzato tramite una rete resistiva che stabilisce il punto di lavoro. Anche il drain e il source devono essere configurati correttamente, spesso con resistenze e induttanze per adattare l’impedenza e ottimizzare la risposta in frequenza.

Un aspetto interessante dei MOSFET a doppio gate è la loro capacità di ridurre il rumore nei circuiti RF. Grazie alla separazione delle funzioni tra i due gate, è possibile ottimizzare le condizioni operative in modo più preciso rispetto a un transistor tradizionale. Questo li rende particolarmente adatti per applicazioni sensibili, come ricevitori per comunicazioni radio o strumenti di misura.

MOSFET a doppio gate; una soluzione evoluta rispetto ai dispositivi a singolo gate, offrendo maggiore controllo, flessibilità e prestazioni superiori in ambito ad alta frequenza. La possibilità di utilizzare due ingressi di controllo indipendenti apre la strada a configurazioni circuitali sofisticate, rendendo questi dispositivi uno strumento prezioso per progettisti e appassionati di elettronica.
