Una bobina di modo comune è un componente elettronico fondamentale che viene utilizzato principalmente per il filtraggio delle frequenze in vari circuiti. Il suo funzionamento si basa sul principio dell’induzione elettromagnetica. Una bobina di modo comune è composta da un nucleo, solitamente in ferrite o in materiale magnetico, intorno al quale è avvolto un filo conduttore, formando una spirale. Quando una corrente elettrica attraversa la bobina, essa crea un campo magnetico che, a sua volta, induce una forza elettromotrice che agisce contro il cambiamento della corrente, risultando in un effetto di limitazione della variazione della corrente. Questo principio permette alla bobina di modo comune di filtrare le interferenze elettriche, riducendo il rumore o le fluttuazioni di tensione in un circuito.

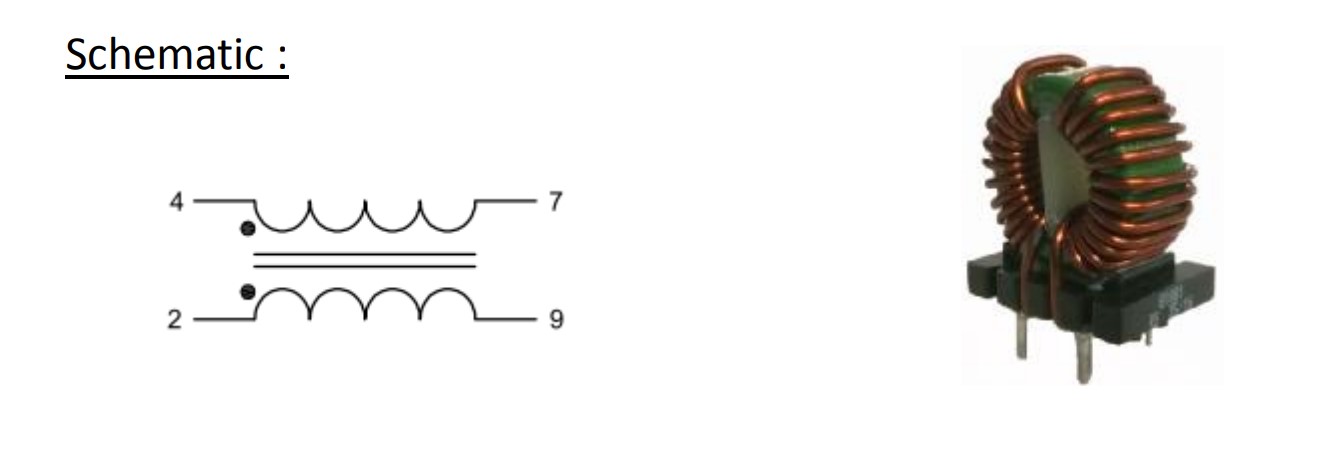

In foto un esempio di filtro di modo comune RS PRO, 2 x 1 mH, 10 A che puoi trovare su https://it.rs-online.com/web/p/bobine-di-modo-comune/1234268
Una delle principali applicazioni delle bobine di modo comune è il loro utilizzo nei circuiti di alimentazione. Questi circuiti sono spesso suscettibili a interferenze provenienti da fonti esterne o da altre apparecchiature elettroniche presenti nel sistema. La bobina di modo comune viene inserita in serie con il circuito di alimentazione per ridurre il rumore ad alta frequenza che può interferire con il funzionamento corretto dei dispositivi collegati. L’interferenza ad alta frequenza può provenire da vari componenti elettronici come motori, trasmettitori radio o anche da linee di alimentazione non schermate. La bobina agisce come un filtro, impedendo che queste alte frequenze passino attraverso il circuito, garantendo così una fornitura di energia più stabile e pulita ai dispositivi collegati.
Un altro esempio di applicazione delle bobine di modo comune è nei sistemi di comunicazione. I circuiti di comunicazione, inclusi i sistemi di trasmissione dati e le linee telefoniche, sono particolarmente vulnerabili a interferenze elettromagnetiche che possono danneggiare il segnale e ridurre la qualità della comunicazione. Le bobine di modo comune vengono utilizzate per attenuare o bloccare le interferenze che potrebbero compromettere la qualità del segnale. Esse vengono solitamente collocate in prossimità dei cavi di alimentazione e dei segnali di comunicazione, migliorando l’affidabilità e la stabilità del sistema complessivo.
Le bobine di modo comune sono ampiamente impiegate anche nei dispositivi di protezione. In ambienti industriali e in applicazioni che richiedono un’alta resistenza alle interferenze, come i sistemi di automazione e controllo, centraline inverter, centraline automazione cancelli, queste bobine possono proteggere i circuiti elettronici sensibili da picchi di tensione e corrente. In questi casi, la bobina di modo comune contribuisce a stabilizzare la tensione e a ridurre il rischio di danni agli apparecchi elettronici causati da sovratensioni improvvise, frequenti nei sistemi industriali.
Le bobine di modo comune sono utilizzate anche nei circuiti di filtraggio audio. In questi circuiti, esse impediscono che segnali non desiderati ad alta frequenza interferiscano con il segnale audio principale, garantendo una qualità del suono ottimale. Questa applicazione è comune negli amplificatori audio in classe D e nei dispositivi audio professionali, dove il rumore di fondo può compromettere l’esperienza dell’utente. La bobina agisce come un filtro passa-basso, permettendo solo il passaggio delle frequenze audio desiderate e bloccando quelle indesiderate.
Le bobine di modo comune trovano impiego anche nei circuiti di accensione di motori elettrici. I motori possono generare disturbi ad alta frequenza che interferiscono con altri circuiti elettronici, causando malfunzionamenti. Le bobine di modo comune aiutano a ridurre questi disturbi e a proteggere i circuiti di controllo e di alimentazione del motore, migliorando la stabilità del sistema complessivo.
La bobina – o filtro – di modo comune è un componente versatile e fondamentale in una vasta gamma di applicazioni elettroniche e industriali. La sua capacità di ridurre il rumore e proteggere i circuiti da interferenze elettromagnetiche la rende indispensabile in molti contesti, dal filtraggio delle alimentazioni alle comunicazioni e alla protezione dei dispositivi sensibili.
