Una scheda per la regolazione toni audio passiva è un circuito semplice ed economico utilizzato per modificare la risposta in frequenza di un segnale audio prima che venga inviato a un amplificatore. A differenza delle versioni attive, questa tipologia di circuito non utilizza amplificatori operazionali, transistor o altri semiconduttori. Tutto il lavoro di equalizzazione viene svolto esclusivamente da componenti passivi, come resistenze e condensatori, che non richiedono alimentazione esterna per funzionare.
Il principio di funzionamento di una scheda tono passiva si basa su filtri RC (Resistenza-Condensatore). Questi filtri sono configurati per attenuare o enfatizzare determinate frequenze del segnale audio. Per esempio, per regolare le alte frequenze, viene usato un filtro passa-alto, mentre per intervenire sulle basse frequenze si utilizza un filtro passa-basso. I condensatori e le resistenze, disposti in particolari configurazioni, determinano le frequenze di taglio e la pendenza della risposta del filtro. Ruotando le manopole collegate a questi circuiti, l’utente può scegliere quanta enfasi dare ai toni alti o bassi.

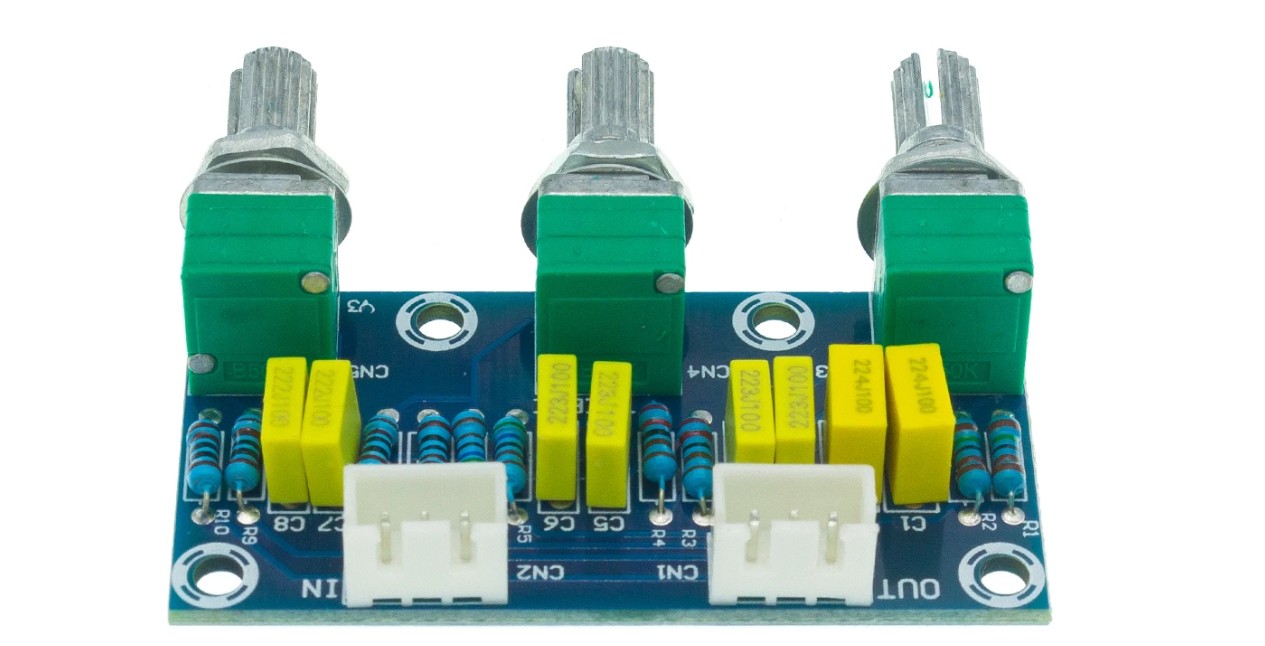

Un esempio pratico (in foto) è dato da una scheda tono passiva a due canali che consente la regolazione dei bassi, degli alti e del volume totale. Questa scheda, grazie all’uso esclusivo di componenti passivi, non necessita di alimentazione. Tuttavia, uno degli svantaggi principali di questo tipo di soluzione è che il segnale in uscita risulta attenuato, ovvero con un volume inferiore rispetto a quello in ingresso.
Questa tipologia di scheda è particolarmente adatta per applicazioni dove la semplicità, l’affidabilità e l’assenza di alimentazione sono richieste. È una scelta ideale per progetti hobbistici dove si desidera mantenere il segnale audio il più “puro” possibile, senza l’interferenza di componenti attivi ma accettando una attenuazione del segnale originale.
