La termocoppia è un dispositivo di misura della temperatura tra i più utilizzati in ambito industriale, grazie alla sua semplicità costruttiva, resistenza, affidabilità e vasta gamma di temperature misurabili. Il principio di funzionamento delle termocoppie si basa sull’effetto Seebeck, scoperto nel XIX secolo dal fisico estone Thomas Johann Seebeck. Questo effetto descrive un fenomeno fisico secondo il quale, quando due metalli diversi vengono messi in contatto e si creano due giunzioni, una delle quali è mantenuta a una temperatura diversa dall’altra, si genera una forza elettromotrice (fem) proporzionale alla differenza di temperatura tra i due punti. Questa fem può essere misurata e utilizzata per calcolare la temperatura della giunzione calda, a condizione che la temperatura della giunzione fredda sia nota.
Una termocoppia è costituita quindi da due conduttori metallici differenti, uniti in un punto chiamato “giunzione di misura” o “giunzione calda“. L’altra estremità dei due fili, chiamata “giunzione di riferimento” o “giunzione fredda“, viene mantenuta a temperatura controllata oppure la sua temperatura viene misurata separatamente tramite altri sensori.
Quando la giunzione calda è esposta a una sorgente di calore, la differenza di temperatura tra le due estremità induce la generazione di una tensione elettrica. Questa tensione, solitamente nell’ordine dei millivolt, è funzione diretta della differenza di temperatura, e ogni coppia di metalli ha una curva caratteristica che lega la tensione generata alla temperatura.
Le combinazioni di metalli utilizzate per costruire termocoppie sono state standardizzate per garantire accuratezza e ripetibilità. Le più comuni sono le termocoppie di tipo K (costituite da nichel-cromo e nichel-alluminio), tipo J (ferro e costantana), tipo T (rame e costantana), tipo E, N, S, R e B, ognuna adatta a particolari gamme di temperatura e condizioni ambientali.

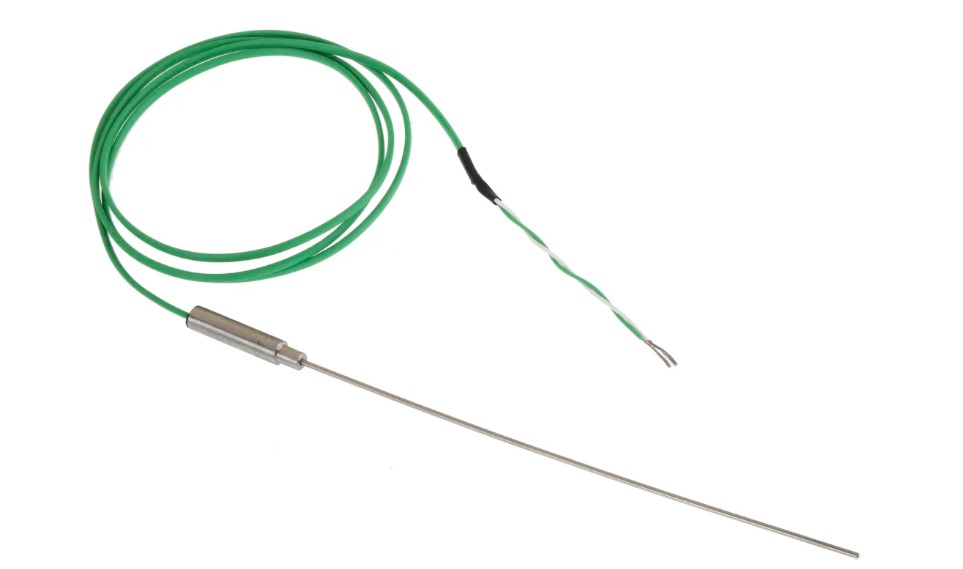

Le termocoppie di tipo K, ad esempio (come quella in foto), sono molto diffuse per la loro versatilità e capacità di misurare temperature comprese tra -200°C e +1260°C. Le termocoppie di tipo S, R e B, contenenti platino, sono invece impiegate in applicazioni ad altissima temperatura, come nei forni industriali e nei processi metallurgici.
Un aspetto importante da considerare nel funzionamento delle termocoppie è la compensazione della giunzione fredda. Dal momento che la tensione generata è proporzionale alla differenza di temperatura tra la giunzione calda e quella fredda, è necessario conoscere la temperatura della giunzione fredda per calcolare quella della giunzione calda. Questo viene spesso risolto mediante l’uso di sensori supplementari collocati in prossimità della giunzione fredda per rilevarne la temperatura. Le moderne unità di acquisizione e lettura delle termocoppie includono circuiti elettronici in grado di effettuare automaticamente questa compensazione, garantendo una lettura precisa della temperatura assoluta.
Un altro vantaggio delle termocoppie è la loro robustezza: possono funzionare in ambienti ostili, con elevate temperature, vibrazioni, umidità o presenza di sostanze chimiche aggressive. Proprio per questa resistenza, vengono impiegate in moltissimi settori industriali. Nella produzione metallurgica, ad esempio, le termocoppie vengono utilizzate per monitorare la temperatura di forni e colate, dove altri sensori non sopravviverebbero.
Nell’industria chimica e petrolchimica, vengono installate in reattori e tubazioni per controllare processi termici critici. Anche nei motori a combustione interna, come quelli automobilistici o aeronautici, le termocoppie trovano impiego per misurare la temperatura dei gas di scarico, essenziale per ottimizzare la combustione e ridurre le emissioni.
Nel settore alimentare e farmaceutico, dove il controllo della temperatura è fondamentale per garantire la sicurezza e la qualità dei prodotti, le termocoppie vengono integrate in sistemi di pastorizzazione, sterilizzazione e conservazione, quindi anche nelle attrezzature professionali del settore HoReCa.
In ambito domestico, seppur in forma più semplice, si trovano nei forni, nei piani cottura e nei boiler a gas, dove svolgono anche una funzione di sicurezza: rilevando l’assenza di fiamma tramite la caduta di temperatura, possono interrompere automaticamente l’erogazione del gas. Anche nei laboratori scientifici e nei test di ricerca le termocoppie sono ampiamente utilizzate, spesso affiancate da altri strumenti per calibrare o validare condizioni sperimentali.
Nonostante i numerosi vantaggi, le termocoppie presentano anche alcune limitazioni. La precisione non è elevatissima rispetto ad altri sensori come le RTD, NTC o i termistori, e può risentire di fenomeni di deriva nel tempo, soprattutto a temperature molto alte o in presenza di contaminanti che modificano la composizione dei metalli. La termocoppia è un esempio eccellente di come un principio fisico semplice possa essere applicato in modo estremamente efficace per risolvere problemi tecnici complessi. La sua versatilità come sensore di temperatura, unita a una lunga storia di affidabilità, fa sì che sia ancora oggi uno degli strumenti più usati per il monitoraggio e il controllo della temperatura in moltissimi settori, dall’industria pesante fino agli oggetti di uso quotidiano.
