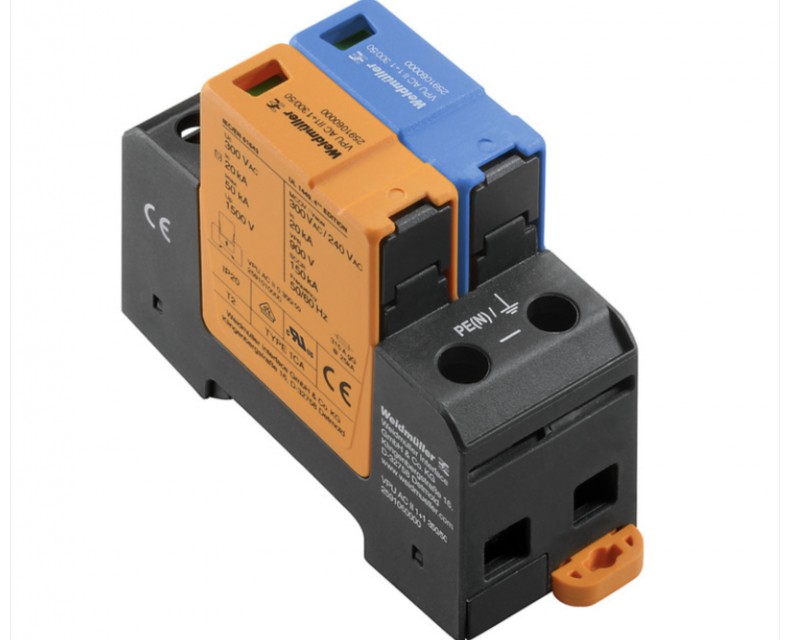

Gli scaricatori di sovratensione sono dispositivi fondamentali per proteggere gli impianti elettrici da picchi di tensione che possono verificarsi in seguito a eventi esterni, come scariche atmosferiche (fulmini), o da fenomeni transitori all’interno della rete elettrica, come accensioni o spegnimenti di apparecchiature ad alta potenza. Questi picchi possono danneggiare gravemente i componenti elettronici sensibili, compromettendo il funzionamento degli impianti e causando danni economici.
Il funzionamento di uno scaricatore di sovratensione si basa sul principio di deviare l’eccesso di tensione verso la terra, proteggendo così i circuiti e gli apparecchi elettrici. Quando si verifica un picco di tensione, il dispositivo si attiva e fornisce un percorso a bassa resistenza per la corrente in eccesso, impedendo che la sovratensione raggiunga i dispositivi da proteggere. L’energia in eccesso viene quindi smaltita in modo sicuro, riducendo al minimo il rischio di danni agli impianti.
Gli scaricatori di sovratensione sono progettati per agire rapidamente e con precisione, e sono generalmente classificati in base alla loro capacità di gestire picchi di tensione di diversa intensità. Questi dispositivi possono essere di tipo 1, 2 o 3, a seconda della loro applicazione e della loro capacità di proteggere l’impianto. Gli scaricatori di tipo 1 sono progettati per proteggere gli impianti da eventi estremi, come i fulmini diretti, e vengono generalmente installati in impianti di bassa tensione subito dopo il punto di ingresso dell’energia elettrica.
Gli scaricatori di tipo 2, invece, sono utilizzati per proteggere l’impianto da sovratensioni meno gravi, ma comunque dannose, e vengono spesso installati a valle del dispositivo di tipo 1.
Gli scaricatori di tipo 3 sono più adatti a proteggere singoli apparecchi o impianti molto sensibili.
Un aspetto cruciale degli scaricatori di sovratensione è la loro capacità di limitare la tensione in modo efficace. In situazioni in cui si verifica una sovratensione, questi dispositivi riducono la tensione a livelli sicuri, impedendo che l’impianto subisca danni. La protezione viene offerta in tempo reale, agendo immediatamente quando il picco di tensione supera la soglia di sicurezza.
Il materiale principale utilizzato negli scaricatori di sovratensione è spesso il varistore, un componente che cambia la sua resistenza elettrica in base alla tensione applicata. Quando la tensione supera un certo valore, il varistore diventa conduttivo, permettendo alla corrente in eccesso di fluire verso terra. Alcuni scaricatori possono anche contenere scaricatori a gas, che utilizzano una scarica elettrica in un ambiente di gas ionizzato per smaltire l’energia in eccesso.
Gli scaricatori di sovratensione sono dispositivi molto versatili, che possono essere utilizzati in una vasta gamma di applicazioni, dalle abitazioni residenziali a impianti industriali complessi. In ambienti industriali, per esempio, possono essere utilizzati per proteggere macchinari delicati e sistemi di controllo automatizzati. Nelle abitazioni, invece, proteggono elettrodomestici e sistemi di automazione domestica.
Possono essere equipaggiati con indicatori di stato che segnalano quando il dispositivo ha subito un danno o quando è necessario sostituirlo. Questo è particolarmente utile per garantire che la protezione sia sempre attiva e che non ci siano interruzioni nella sicurezza dell’impianto. In alcuni casi, gli scaricatori possono essere dotati di meccanismi di auto-reset, che consentono al dispositivo di riprendersi dopo un’azione protettiva, mentre in altri può essere necessaria la sostituzione del componente.
Gli scaricatori vengono generalmente installati nel quadro elettrico principale o in punti strategici dove la protezione è più necessaria, come prima delle apparecchiature delicate o dei sistemi sensibili. In alcuni casi, può essere necessario installare più scaricatori in diverse parti di un impianto, in modo da coprire tutte le aree che potrebbero essere esposte a sovratensioni.
Sono dispositivi essenziali per proteggere gli impianti elettrici da picchi di tensione pericolosi. Grazie alla loro capacità di deviare l’energia in eccesso verso terra, questi dispositivi contribuiscono a salvaguardare l’affidabilità e la sicurezza degli impianti elettrici, proteggendo le apparecchiature sensibili da danni.
