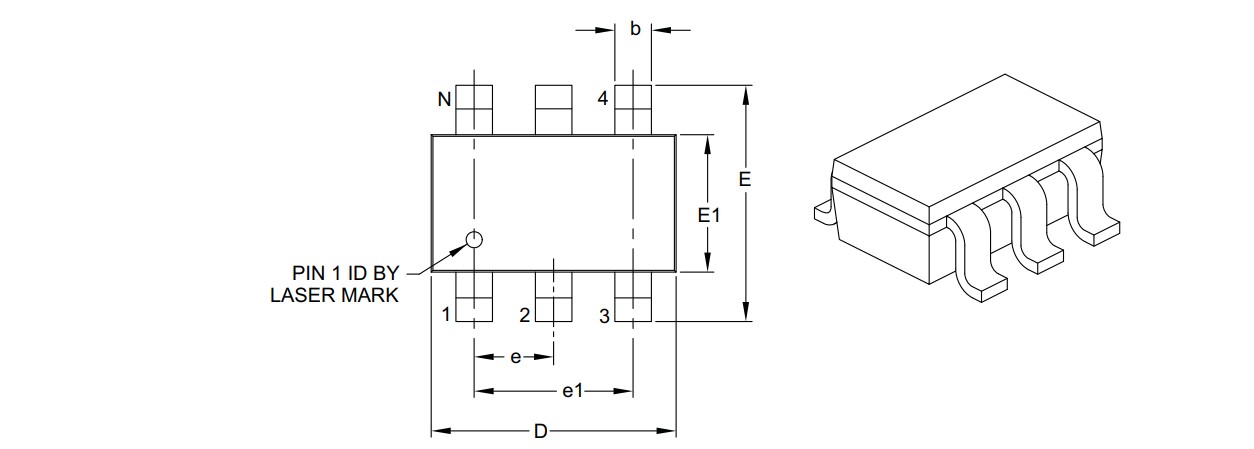

Il PIC10F322T-I/OT è un piccolissimo microcontrollore a 8 bit prodotto da Microchip, appartenente alla famiglia PIC10, progettata per applicazioni estremamente compatte, a basso costo e basso consumo. È uno dei PIC più piccoli disponibili e viene utilizzato quando sono richieste funzioni di controllo semplici con il minimo numero di pin (infatti ne ha solo 6!) e componenti esterni. La sigla OT indica il package SOT-23 a 6 pin, mentre la lettera I identifica il range di temperatura industriale.
Il microcontrollore si basa su una CPU PIC a 8 bit con architettura RISC. Come gli altri PIC della serie baseline, utilizza un set di istruzioni molto ridotto e un’architettura Harvard, con memoria di programma e memoria dati separate. Questa semplicità consente un funzionamento prevedibile e un’implementazione hardware molto compatta. La CPU esegue la maggior parte delle istruzioni in un singolo ciclo di clock, rendendolo adatto a compiti di controllo basilari.
La memoria di programma è di tipo Flash ed ha una capacità di 512 word da 12 bit. Questo spazio è limitato ma sufficiente per firmware semplici come logiche di controllo, temporizzazioni, gestione di ingressi e uscite o piccole macchine a stati. La memoria dati RAM è di 32 byte, usata per variabili e registri temporanei durante l’esecuzione del programma. È presente anche una EEPROM interna da 128 byte, che consente di memorizzare dati non volatili come parametri di configurazione o valori di calibrazione.
Il PIC10F322 dispone di un numero molto ridotto di pin: in totale 6, di cui uno per l’alimentazione, uno per la massa e i restanti utilizzabili come linee di ingresso o uscita. I pin GPIO sono multifunzione e possono essere configurati via software come ingressi digitali, uscite digitali o ingressi analogici. Nonostante il numero limitato, il microcontrollore offre una buona flessibilità grazie alla possibilità di assegnare funzioni diverse agli stessi pin.
Una delle caratteristiche più importanti del PIC10F322 è la presenza di un convertitore analogico-digitale a 10 bit. L’ADC dispone di più canali, selezionabili sui pin disponibili, e permette di leggere tensioni analogiche provenienti da sensori, potenziometri o altre sorgenti. Questo rende il microcontrollore adatto a piccole applicazioni di misura e controllo analogico, nonostante le dimensioni estremamente ridotte.
Il dispositivo integra anche un comparatore analogico, che può confrontare due segnali analogici o un segnale con una tensione di riferimento interna. Il comparatore può funzionare in modo indipendente dalla CPU, permettendo di reagire rapidamente a variazioni del segnale senza dover eseguire continuamente codice. Questa funzione è utile, ad esempio, per rilevare soglie di tensione o condizioni di allarme.
Per la gestione del tempo è presente un timer a 16 bit, utilizzabile per generare ritardi, temporizzazioni o interrupt periodici. Il timer può funzionare con il clock interno o con sorgenti alternative, a seconda della configurazione. È disponibile anche un watchdog timer, che aumenta l’affidabilità del sistema resettando automaticamente il microcontrollore nel caso in cui il programma si blocchi o non risponda correttamente.
Il PIC10F322 include un oscillatore interno che elimina la necessità di componenti esterni per il clock. La frequenza è selezionabile via software e può essere adattata alle esigenze dell’applicazione, bilanciando prestazioni e consumo energetico. Sono supportate modalità di risparmio energetico come la modalità sleep, che riduce drasticamente il consumo quando il microcontrollore non deve eseguire operazioni attive.
Dal punto di vista dell’alimentazione, il microcontrollore può funzionare in un ampio intervallo di tensione, tipicamente da circa 1,8 V fino a 5,5 V. Questo lo rende adatto sia a dispositivi alimentati a batteria sia a sistemi alimentati tramite regolatori o alimentatori standard. Sono presenti circuiti di power-on reset e brown-out detection che garantiscono un comportamento stabile anche in presenza di variazioni della tensione di alimentazione.
La programmazione del PIC10F322 avviene tramite interfaccia ICSP utilizzando pochi pin, spesso condivisi con le normali funzioni di I/O. Il firmware può essere scritto in linguaggio C o Assembly utilizzando gli strumenti di sviluppo Microchip. Una volta programmato, il microcontrollore esegue il codice a partire dall’indirizzo iniziale dopo ogni reset, gestendo autonomamente le periferiche interne e i pin.
PIC10F322T-I/OT è un microcontrollore piccolo, estremamente compatto e semplice, pensato per applicazioni dove spazio, costo e consumo energetico sono critici. Nonostante le risorse limitate, offre funzioni analogiche e digitali sufficienti per realizzare piccoli sistemi di controllo, sensori intelligenti, dispositivi portatili e soluzioni embedded minimali. Disponibile ovviamente anche per saldatura SMD per progetti davvero miniaturizzati!
