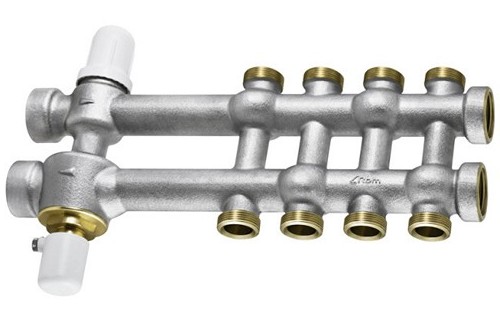

Il collettore complanare è un componente utilizzato negli impianti termoidraulici per distribuire e raccogliere il fluido termovettore tra una linea principale e più circuiti secondari, tipicamente in impianti a zone come il riscaldamento a pavimento o sistemi con più rami indipendenti. Il termine “complanare” deriva dal fatto che le tubazioni di mandata e ritorno sono disposte sullo stesso piano, rendendo il dispositivo compatto e facilmente installabile all’interno di cassette a muro.
Dal punto di vista costruttivo, il collettore è formato da due barre principali: una per la mandata e una per il ritorno. Su ciascuna barra sono presenti più attacchi, ognuno dei quali è collegato a un circuito secondario. Ogni linea è quindi indipendente e può essere regolata singolarmente. Questo è uno degli aspetti fondamentali del funzionamento del collettore complanare: non si limita a distribuire il fluido, ma consente anche un controllo preciso delle portate.
Quando l’impianto è in funzione, il fluido caldo proveniente dal generatore entra nella barra di mandata del collettore. Da qui viene distribuito ai vari circuiti secondari. La quantità di fluido che entra in ciascun circuito dipende dalla resistenza idraulica del circuito stesso e dalle regolazioni impostate sul collettore, tramite valvole o misuratori di portata. Nei modelli più evoluti, ogni uscita è dotata di un flussometro che permette di visualizzare e regolare con precisione la portata.
Una volta attraversato il circuito secondario, il fluido cede calore all’ambiente e ritorna al collettore attraverso la barra di ritorno. Anche su questo lato sono presenti valvole, spesso predisposte per l’installazione di testine elettrotermiche. Queste consentono di aprire o chiudere automaticamente il flusso in base alle richieste dei termostati ambiente, trasformando il collettore in un vero e proprio sistema di gestione delle zone.
Il funzionamento idraulico del collettore complanare è basato su un equilibrio tra pressione e resistenza nei vari rami. A differenza del separatore-compensatore, non esiste una disconnessione tra i circuiti: tutte le linee sono direttamente collegate alla stessa sorgente. Questo significa che una variazione in un circuito può influenzare gli altri, motivo per cui è fondamentale eseguire un corretto bilanciamento.
Il bilanciamento consiste nell’impostare le portate di ciascun circuito in modo che tutti ricevano la quantità di fluido necessaria. Nei circuiti più corti o con minore resistenza, il fluido tenderebbe a scorrere più facilmente, sottraendo portata agli altri. Per evitare questo, si utilizzano le valvole di regolazione per “strozzare” leggermente i rami più favoriti, distribuendo il flusso in modo uniforme.
Un altro aspetto importante è la modularità. Il collettore complanare può essere configurato con un numero variabile di uscite, adattandosi alle dimensioni dell’impianto. Inoltre, può integrare accessori come valvole di intercettazione, sfiati automatici e termometri, che migliorano la gestione e la manutenzione.
Dal punto di vista funzionale, il collettore svolge quindi tre ruoli principali: distribuzione del fluido, regolazione delle portate e controllo delle zone. Non interviene direttamente sulla temperatura o sulla separazione dei circuiti, ma rappresenta il punto centrale in cui si gestisce la ripartizione dell’energia termica.
Il collettore complanare è un dispositivo essenziale per organizzare e controllare impianti con più circuiti. Il suo funzionamento si basa su una distribuzione diretta del fluido e su una regolazione fine delle portate, che permette di adattare il sistema alle diverse esigenze degli ambienti. Pur essendo concettualmente semplice, richiede una corretta taratura per garantire prestazioni efficienti e uniformi in tutto l’impianto.
