Il turbofan è uno dei tipi di motori a reazione più diffusi e utilizzati negli aerei moderni, soprattutto nei velivoli commerciali. La sua progettazione ha come obiettivo principale un equilibrio tra efficienza, potenza e consumi, cercando di ridurre al minimo l’impatto ambientale pur garantendo alte prestazioni. Il principio di funzionamento del turbofan è il risultato dell’evoluzione dei motori a reazione tradizionali, come il motore a getto turbojet, ma con un design più complesso e sofisticato.
Il turbofan è costituito da diverse sezioni principali che lavorano insieme per produrre la spinta necessaria per far volare l’aereo. Ognuna di queste sezioni svolge un ruolo specifico e fondamentale nel processo di generazione della potenza.

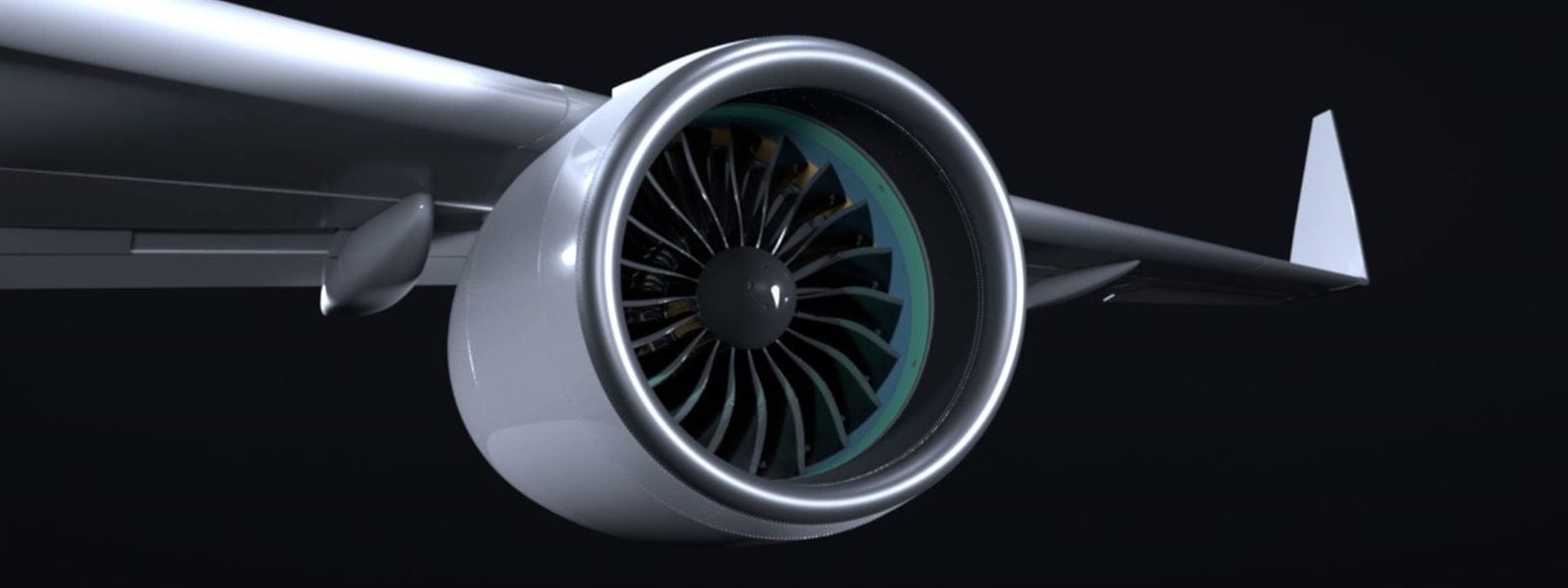

Immagine presa dal sito web https://www.prattwhitney.com/en/products/commercial-engines/gtf/family
Il motore turbofan è composto da vari stadi, che includono la ventola, il compressore, la camera di combustione, la turbina e il getto di scarico.
La ventola è il componente principale che distingue il turbofan da altri motori a reazione. Essa è posizionata all’ingresso del motore e, grazie alle sue grandi dimensioni, è in grado di aspirare una notevole quantità di aria. La ventola è alimentata dal movimento rotatorio di una serie di pale che vengono azionate dalla turbina, la quale è alimentata dalla combustione del carburante. L’aria che viene aspirata dalla ventola si divide in due flussi: una parte, chiamata flusso primario, entra nei successivi stadi del motore per essere compressa e poi bruciata, mentre un’altra parte, chiamata flusso secondario, viene spinta direttamente verso l’esterno dell’aereo, contribuendo alla spinta del velivolo in modo più efficiente e riducendo il rumore.
Il compressore è un altro componente fondamentale del turbofan. Il suo compito è quello di comprimere l’aria che proviene dalla ventola, aumentando così la sua pressione e temperatura prima che venga inviata nella camera di combustione. Questo processo di compressione avviene attraverso una serie di stadi di compressori assiali, che sono costituiti da rotori e statori.
I rotori, che sono dischi rotanti, spingono l’aria in avanti, mentre gli statori, che sono lame fisse, riducono il volume dell’aria, aumentando così la pressione. Ogni stadio di compressore aggiunge una maggiore compressione all’aria, fino a raggiungere un livello ottimale per la combustione. L’aria compressa è poi inviata nella camera di combustione, dove avviene il processo che genera la spinta principale del motore.
La camera di combustione è il cuore del turbofan, in quanto è dove avviene la reazione chimica che genera energia. In questa sezione, l’aria compressa viene miscelata con il carburante, solitamente kerosene, e viene accesa attraverso un sistema di accensione. La combustione produce una grande quantità di gas caldi ad alta pressione, che vengono inviati nella turbina. Il calore dei gas aumenta notevolmente la loro energia cinetica, permettendo loro di espandersi rapidamente e spingere la turbina, la quale è collegata al compressore e alla ventola tramite un albero rotante. La turbina non solo fornisce l’energia necessaria per azionare il compressore e la ventola, ma contribuisce anche al movimento del flusso d’aria attraverso il motore.
La turbina è composta da una serie di stadi simili a quelli del compressore, ma al contrario. I gas caldi che escono dalla camera di combustione passano attraverso i rotori della turbina, che ruotano sotto la spinta dei gas in espansione. Ogni stadio della turbina recupera una parte dell’energia cinetica dei gas, che viene poi utilizzata per azionare i vari componenti del motore, come il compressore e la ventola. Alla fine, i gas che escono dalla turbina sono a una temperatura molto bassa, poiché buona parte della loro energia è stata convertita in lavoro meccanico. Il risultato è un motore altamente efficiente, che sfrutta al massimo l’energia prodotta dalla combustione, riducendo al minimo gli sprechi.
Una volta che i gas hanno attraversato la turbina, la parte restante del motore è il condotto di scarico. Qui, i gas espansi e raffreddati vengono spinti fuori dal motore, generando la spinta finale che permette all’aereo di volare.
Nel caso dei turbofan, una parte significativa della spinta non proviene dalla combustione diretta dei gas attraverso la turbina, ma dal flusso d’aria secondario generato dalla ventola. Questo tipo di motore è più silenzioso rispetto ad altri motori a reazione, come il turbojet, poiché l’aria che passa attraverso la ventola riduce la velocità dei gas di scarico, abbassando di conseguenza il rumore prodotto dal motore. Il flusso d’aria secondario contribuisce a una maggiore efficienza, poiché consente di ottenere una spinta maggiore a parità di consumo di carburante.
Dal punto di vista della sicurezza, i turbofan sono progettati per minimizzare i rischi associati al volo. Il loro funzionamento è estremamente controllato e monitorato, con sistemi di backup per prevenire guasti in caso di malfunzionamento. I motori sono dotati di numerosi sensori che monitorano vari parametri, come la temperatura, la pressione e la velocità del flusso d’aria. Questi sensori inviano continuamente informazioni al sistema di controllo del velivolo, che può intervenire per correggere eventuali anomalie.
I motori turbofan sono progettati per resistere a situazioni estreme, come alte temperature, vibrazioni e sollecitazioni meccaniche, grazie all’utilizzo di materiali avanzati e tecnologie di raffreddamento che consentono una maggiore durata e affidabilità.
Un altro aspetto importante è la manutenzione dei motori turbofan. Poiché questi motori sono sottoposti a sollecitazioni continue e a condizioni operative molto severe, è essenziale che vengano ispezionati e sottoposti a manutenzione regolare. Ogni motore è progettato con intervalli specifici per la sostituzione di componenti cruciali, come le pale della turbina e le parti del compressore, che possono usurarsi nel tempo. I moderni motori turbofan sono costruiti per essere facilmente manutenuti, con pezzi di ricambio facilmente accessibili e componenti modulari che possono essere sostituiti senza dover smontare l’intero motore. La manutenzione preventiva è fondamentale per garantire la sicurezza dei voli e per prolungare la vita utile del motore.
L’efficienza dei turbofan ha un impatto significativo sulle performance ambientali. La riduzione del consumo di carburante e l’emissione di gas serra sono temi cruciali nell’industria aeronautica. I motori turbofan, grazie alla loro configurazione e al miglioramento continuo della loro tecnologia, sono in grado di ridurre sia il consumo di carburante che l’impatto ambientale.
L’aria compressa che viene aspirata dalla ventola contribuisce a migliorare l’efficienza del motore, mentre l’uso di materiali leggeri e avanzati riduce il peso complessivo del motore, contribuendo ulteriormente a ottimizzare le prestazioni. Le innovazioni in termini di design e materiali continueranno a migliorare la sostenibilità dei motori aerei turbofan, rendendo i voli sempre più ecologici e meno impattanti per l’ambiente.
