Una crimpatrice è uno strumento utilizzato per unire in modo stabile due elementi, solitamente un cavo elettrico e un connettore, attraverso un’operazione chiamata crimpatura. Questa tecnica permette di ottenere una connessione elettrica e meccanica solida, senza l’uso di saldature. La crimpatrice deforma meccanicamente il connettore intorno al conduttore, creando un contatto duraturo che garantisce sia la continuità elettrica sia la resistenza alla trazione.
Esistono diversi tipi di crimpatrici, a seconda dell’ambito di utilizzo: manuali, pneumatiche, elettriche o idrauliche. Le più comuni, usate in ambito elettrico, sono quelle manuali, simili a una pinza, mentre in ambiti industriali o per cavi di grandi dimensioni si impiegano versioni automatizzate.

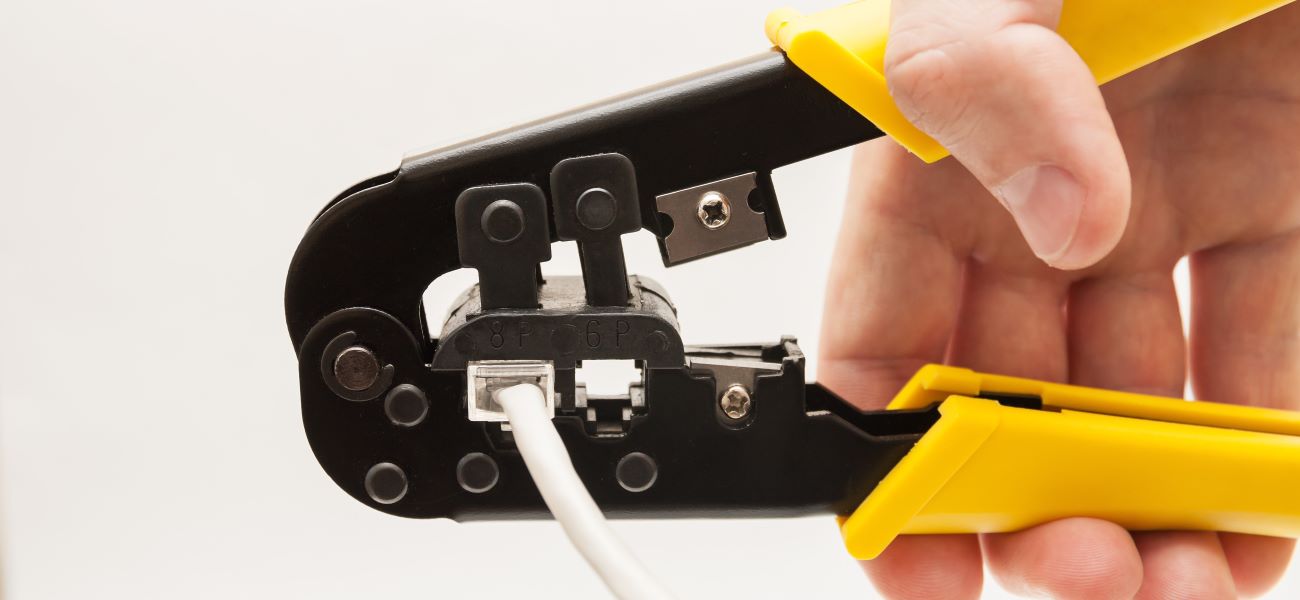

Il principio di funzionamento di una crimpatrice è relativamente semplice. Lo strumento è dotato di matrici o inserti sagomati, chiamati anche dime, che servono a modellare il connettore durante l’operazione. Queste matrici sono progettate per adattarsi alla forma del connettore da crimpare, come ad esempio terminali ad anello, a forcella, faston, capicorda, connettori coassiali o modulari (come gli RJ45).
Il processo inizia con l’inserimento del cavo nel connettore: il cavo viene spellato, cioè privato della guaina isolante per una certa lunghezza, lasciando scoperti i conduttori metallici. Il conduttore viene poi inserito nella parte del connettore predisposta alla crimpatura. Successivamente, il connettore (già contenente il cavo) viene posizionato tra le matrici della crimpatrice.
Una volta attivata, la crimpatrice chiude le sue ganasce e comprime il connettore, schiacciandolo intorno al cavo. Questa deformazione plastica fa sì che il metallo del connettore si modelli perfettamente sul conduttore, eliminando ogni gioco e garantendo un contatto elettrico stabile. La forza applicata deve essere precisa: insufficiente può causare un contatto debole o instabile, eccessiva può danneggiare il connettore o rompere il cavo.
Nelle crimpatrici professionali è spesso presente un meccanismo a cricchetto che assicura che la pressione sia applicata in modo costante e completo, impedendo il rilascio della pinza fino al termine della crimpatura. Questo sistema riduce il rischio di errori e aumenta la ripetibilità delle connessioni.
Le crimpatrici possono anche essere dotate di regolazioni per adattarsi a diversi tipi e sezioni di cavo, oltre che a connettori di differenti formati. Alcuni modelli hanno matrici intercambiabili, per consentire l’uso dello stesso strumento con diversi tipi di terminali.
Nel caso delle crimpatrici automatiche o semi-automatiche, il principio resta lo stesso, ma il processo è gestito da un motore elettrico, un sistema pneumatico o idraulico, che aziona la forza necessaria alla crimpatura. Questi sistemi sono utilizzati quando è richiesta un’elevata produttività o quando si lavora con cavi di grandi dimensioni, come in ambito industriale, ferroviario o aerospaziale.
L’efficacia di una crimpatura dipende da diversi fattori: la qualità dello strumento, la corretta scelta del connettore, la compatibilità tra cavo e terminale, e la precisione del processo. Una crimpatura ben eseguita offre ottime prestazioni elettriche, resistenza meccanica e durabilità nel tempo, anche in condizioni ambientali difficili.
Per garantire la qualità del collegamento, in molti ambiti vengono eseguiti test di trazione o verifiche elettriche post-crimpatura. In ambienti regolamentati, come quello aeronautico o automobilistico, ogni connessione può essere soggetta a controlli rigorosi per assicurare la conformità agli standard richiesti.
Una crimpatrice è uno strumento indispensabile per la realizzazione di connessioni elettriche affidabili, attraverso un processo rapido, pulito e sicuro, che elimina la necessità di saldature e consente una produzione efficiente e standardizzata.
