La macchina pick & place è uno strumento fondamentale nell’assemblaggio automatico di schede elettroniche, in particolare per il posizionamento preciso dei componenti elettronici sulla superficie di circuiti stampati (PCB).
Questi sistemi sono utilizzati nell’industria elettronica per velocizzare la produzione, garantire alta precisione e ridurre gli errori rispetto al montaggio manuale. Il principio di funzionamento si basa sulla capacità della macchina di prelevare i componenti da una posizione di partenza, come bobine, vassoi o stick, e depositarli con accuratezza millimetrica sui punti desiderati della scheda, seguendo le istruzioni provenienti da un file di progetto.

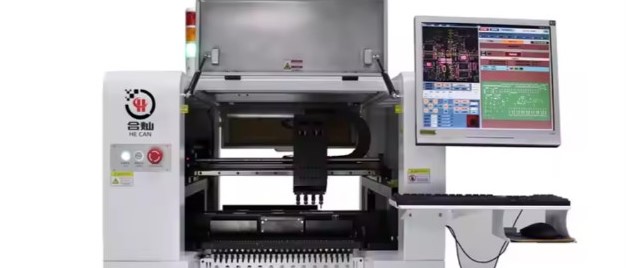

Esempio di macchina pick & place per componenti elettronici che puoi trovare su https://italian.alibaba.com/
La struttura di una macchina pick & place è composta da diversi elementi fondamentali. La parte centrale è rappresentata dalla testa di prelievo, spesso montata su un sistema cartesiano o su bracci mobili con assi X, Y e Z. Questa testa è dotata di ugelli a vuoto o pinze meccaniche che servono a sollevare i componenti e a mantenerli stabili durante lo spostamento. Il vuoto è generato da una pompa o da un sistema pneumatico integrato nella macchina, che consente di trattenere il componente senza danneggiarlo.
I componenti da montare (resistenze, condensatori, transistor, chip ecc) sono forniti alla macchina tramite alimentatori, chiamati feeder. Questi possono contenere componenti in nastro (tape & reel), nei quali i pezzi sono disposti in sequenza su una pellicola, o in vassoi per componenti di tipo più grande e sensibile. Ogni feeder è identificato e associato a un determinato tipo di componente. La macchina è programmata per sapere dove si trova ciascun componente, quale è il suo orientamento e dove deve essere posizionato sulla scheda.
Una fase essenziale del processo è la visione artificiale. Le macchine pick & place spesso sono equipaggiate con telecamere che svolgono due compiti principali: controllare la posizione esatta della scheda e verificare il corretto orientamento e centraggio del componente. Le immagini acquisite vengono elaborate in tempo reale da un software che corregge eventuali piccoli disallineamenti. Questo garantisce che ogni componente venga montato nella posizione esatta, secondo quanto previsto dal layout del circuito.
Il ciclo di lavoro inizia con il caricamento della PCB nella macchina. Spesso la scheda viene fissata su una piattaforma mobile o su un sistema a rulli che la porta nella posizione corretta. La testa pick & place si muove per prelevare un componente dal feeder, lo ispeziona con una telecamera, eventualmente lo ruota per correggerne l’orientamento, e lo deposita sul punto esatto della scheda. Questo processo si ripete rapidamente per ogni componente previsto. Le macchine moderne sono in grado di posizionare decine di migliaia di componenti all’ora, con una precisione che può arrivare a pochi centesimi di millimetro.
Alcune macchine sono dotate di più teste che lavorano simultaneamente, oppure di sistemi paralleli che aumentano notevolmente la produttività. La gestione e il controllo della macchina avvengono tramite un software che riceve i dati da un file CAD o da una distinta base (BOM), che contiene tutte le informazioni su posizioni, tipi e valori dei componenti.
Una volta terminato il montaggio, la scheda passa di solito alla fase successiva, che è la saldatura. Nel caso dei componenti montati in superficie (SMD), la saldatura viene effettuata tramite un forno a rifusione, dopo che sulla scheda è stata applicata una pasta saldante nei punti dove i terminali dei componenti toccheranno le piazzole del circuito stampato.
La macchina pick & place è un elemento chiave nell’automazione del montaggio di schede elettroniche. Grazie alla sua precisione, velocità e versatilità, consente di produrre circuiti complessi in grandi volumi, riducendo i tempi di lavorazione e migliorando la qualità del prodotto finito.
