Un display LCD grafico è uno schermo in grado di mostrare non solo testo, ma anche immagini, simboli, loghi, grafici e qualsiasi altro contenuto visivo, grazie al controllo diretto di ogni singolo punto (o pixel) sullo schermo. A differenza dei display alfanumerici, che mostrano solo caratteri predefiniti, i display grafici permettono di personalizzare completamente ciò che viene visualizzato.

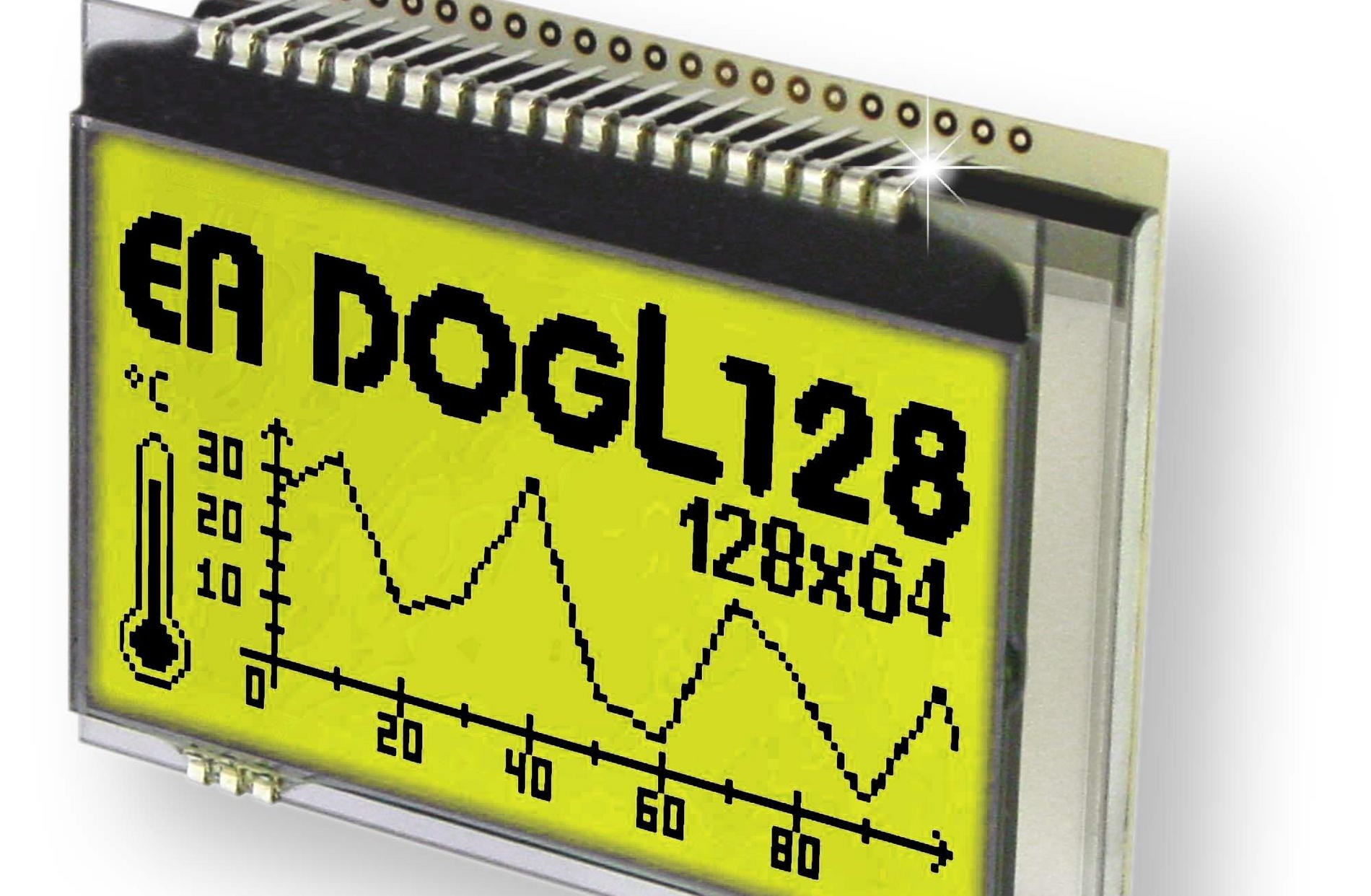

Un esempio tipico è un modulo da 128×64 pixel, dove ogni carattere, immagine o simbolo è costruito combinando singoli punti. Questo tipo di display è molto usato in settori come l’automazione domestica (ad esempio in termostati intelligenti o pannelli di controllo per l’illuminazione), nelle macchine per la ristorazione (come i pannelli di controllo di macchine da caffè professionali o forni industriali), e in dispositivi medicali (come misuratori di pressione digitali o apparecchi per la diagnostica portatile).
Questi display funzionano sfruttando la tecnologia a cristalli liquidi (LCD). I cristalli liquidi, posti tra due strati di materiale trasparente, si comportano come una valvola ottica: a seconda della tensione che ricevono, bloccano o lasciano passare la luce. Il risultato è un punto visibile più chiaro o più scuro, che fa parte dell’immagine o del testo mostrato.
Per essere leggibili anche in ambienti poco illuminati, i display LCD grafici sono spesso dotati di retroilluminazione a LED. Questa può essere di vari colori, come blu, bianca, rossa o verde. La retroilluminazione migliora il contrasto e rende più visibile il contenuto del display. Nei dispositivi portatili alimentati a batteria, come strumenti medici o telecomandi industriali, è possibile regolare l’intensità della retroilluminazione per risparmiare energia o spegnerla quando non è necessaria.
I display grafici moderni sono pensati per essere sottili e compatti. Alcuni modelli hanno uno spessore inferiore a 3 mm, il che li rende ideali per dispositivi con poco spazio a disposizione. Possono essere montati facilmente tramite saldatura e comunicano con il microcontrollore attraverso un’interfaccia seriale, come la SPI. Questo tipo di collegamento è veloce e richiede pochi fili, il che semplifica l’integrazione nei progetti elettronici.
Un’altra caratteristica utile è la possibilità di regolare il contrasto via software. Una volta impostato, il contrasto rimane stabile anche se cambia la temperatura dell’ambiente. Questo è particolarmente importante per dispositivi utilizzati all’aperto o in ambienti industriali, dove le condizioni possono variare molto.
Un display LCD grafico offre grande flessibilità per visualizzare contenuti personalizzati in modo chiaro e professionale. È la scelta ideale per applicazioni dove è necessario mostrare più di semplici numeri o lettere, come nei pannelli di controllo di macchinari, nei dispositivi medici, nei sistemi di automazione domestica o nei terminali di pagamento. Facili da integrare, compatti e a basso consumo, rappresentano una soluzione efficace per una vasta gamma di progettazione elettronica.
