Il nucleo in ferrite è un componente elettronico che gioca un ruolo cruciale in una vasta gamma di dispositivi, grazie alle sue proprietà magnetiche uniche. La ferrite è un materiale ceramico composto principalmente da ossido di ferro, con l’aggiunta di altri metalli, come il manganese e lo zinco, che lo rendono particolarmente utile nei circuiti elettrici ed elettronici. I nuclei in ferrite sono utilizzati principalmente per ridurre il rumore elettromagnetico e proteggere i circuiti da interferenze indesiderate.
Il principio di funzionamento di un nucleo in ferrite si basa sulla sua capacità di immagazzinare e gestire i campi magnetici. Quando una corrente elettrica attraversa un componente che utilizza il nucleo, questo genera un campo magnetico. La ferrite, con la sua alta permeabilità magnetica, è in grado di concentrare il flusso magnetico, riducendo così la perdita di energia e migliorando l’efficienza del circuito. Questo lo rende ideale per l’uso nei trasformatori, nei filtri e nelle applicazioni di riduzione del rumore, poiché è in grado di bloccare e attenuare le frequenze indesiderate, permettendo solo il passaggio delle frequenze utili.

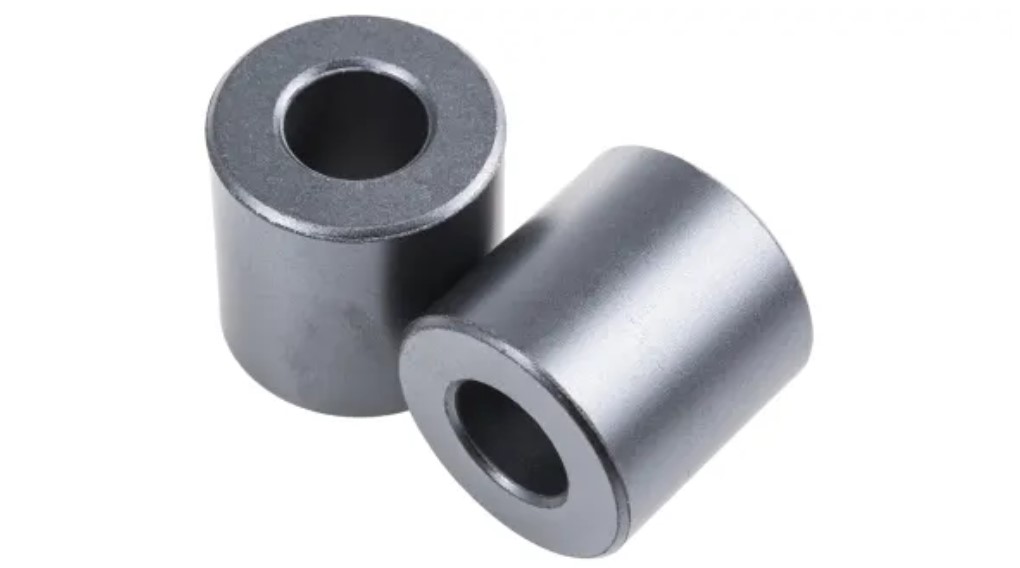

Esempio di anello di ferrite RS PRO, Ø int. 13.77mm, Ø est. 28.5mm, H. 28.57mm che puoi trovare su https://it.rs-online.com/web/p/anelli-di-ferrite/0239062
Un’applicazione comune dei nuclei in ferrite è nei filtri di modo comune. Questi filtri sono utilizzati per eliminare le interferenze ad alta frequenza che potrebbero compromettere la performance di dispositivi elettronici sensibili. Per esempio, nei cavi di alimentazione, un nucleo in ferrite può essere utilizzato per ridurre il rumore che potrebbe derivare da altri apparecchi elettronici o da disturbi provenienti dalla rete elettrica.
Il nucleo in ferrite agisce come un filtro che permette il passaggio della corrente continua o della corrente a bassa frequenza, mentre blocca le interferenze ad alta frequenza. In questo modo, i dispositivi che dipendono da una fornitura di energia pulita, come computer, televisori e impianti audio, funzionano correttamente senza disturbi.
Un altro utilizzo importante dei nuclei in ferrite è nei trasformatori. I trasformatori sono dispositivi elettrici che utilizzano un nucleo in ferrite per trasferire energia elettrica da un circuito all’altro. La ferrite è utilizzata nei trasformatori a bassa potenza, come quelli utilizzati nelle alimentazioni per dispositivi elettronici (PWM). Il nucleo in ferrite aiuta a concentrare il flusso magnetico e a ridurre le perdite di energia, garantendo una conversione efficiente dell’energia elettrica. Poiché la ferrite è un materiale che può essere facilmente modellato in diverse forme, come anelli, barre o dischi, può essere facilmente adattata alle diverse esigenze di progetto.
I nuclei in ferrite sono anche molto utilizzati nei circuiti di induttori, che sono componenti che immagazzinano energia magnetica. Un induttore è composto da un filo conduttore avvolto attorno a un nucleo in ferrite. L’induttore immagazzina energia magnetica quando una corrente attraversa il filo e il nucleo in ferrite, e poi la rilascia quando la corrente cambia. I nuclei in ferrite, grazie alla loro alta permeabilità magnetica, permettono di ottenere induttori più compatti ed efficienti, con prestazioni superiori rispetto ai nuclei in aria. Questo li rende ideali per applicazioni in cui lo spazio è limitato, come nelle piccole apparecchiature elettroniche.
Nei dispositivi di comunicazione, i nuclei in ferrite sono utilizzati per ridurre il rumore e migliorare la qualità del segnale. Ad esempio, nelle antenne, un nucleo in ferrite può essere inserito per migliorare la ricezione e ridurre le interferenze. I nuclei in ferrite vengono utilizzati nei dispositivi di protezione, come gli scaricatori di sovratensione, per ridurre il rischio di danni ai circuiti causati da picchi di tensione, sono impiegati in alimentatori switching, amplificatori, centraline di automazione, centraline di comunicazione dati ecc.
In sintesi, un nucleo in ferrite è un componente versatile che gioca un ruolo importante in molte applicazioni elettroniche. Grazie alle sue proprietà magnetiche, viene utilizzato per ridurre il rumore, migliorare l’efficienza energetica e proteggere i circuiti da interferenze.
