Un modulo elettronico orologio-datario è un componente utilizzato in molti dispositivi elettronici per visualizzare e gestire l’ora e la data in modo preciso e automatico. Questi moduli sono comunemente impiegati in applicazioni come pannelli informativi, orologi digitali, elettrodomestici, sistemi di controllo industriale, automazioni per controllo accessi e dispositivi portatili. Il loro funzionamento si basa su una combinazione di componenti hardware e software che garantiscono un conteggio accurato del tempo, anche in caso di interruzione dell’alimentazione.
Un modulo elettronico orologio-datario è costituito da diversi elementi fondamentali. Il cuore del modulo è solitamente un chip RTC dedicato, progettato per mantenere il tempo con grande precisione. Questo componente opera in modo indipendente dal resto del circuito grazie alla sua bassa potenza e alla sua capacità di funzionare con una batteria di backup.
Per garantire un conteggio preciso del tempo, il modulo utilizza un oscillatore al quarzo, solitamente con una frequenza di 32.768 kHz. Questo valore è scelto appositamente perché consente di ottenere un conteggio semplice in binario, facilitando la conversione in secondi, minuti e ore.
La visualizzazione dell’ora e della data può avvenire tramite display a LED, LCD o a segmenti. Alcuni moduli sono dotati di retroilluminazione per migliorare la leggibilità in condizioni di scarsa luminosità. Per garantire il funzionamento continuo del modulo, anche in assenza di alimentazione principale, è spesso presente una batteria di backup, come una CR2032. Questa batteria permette al chip RTC di continuare a conteggiare il tempo anche quando il dispositivo principale è spento.

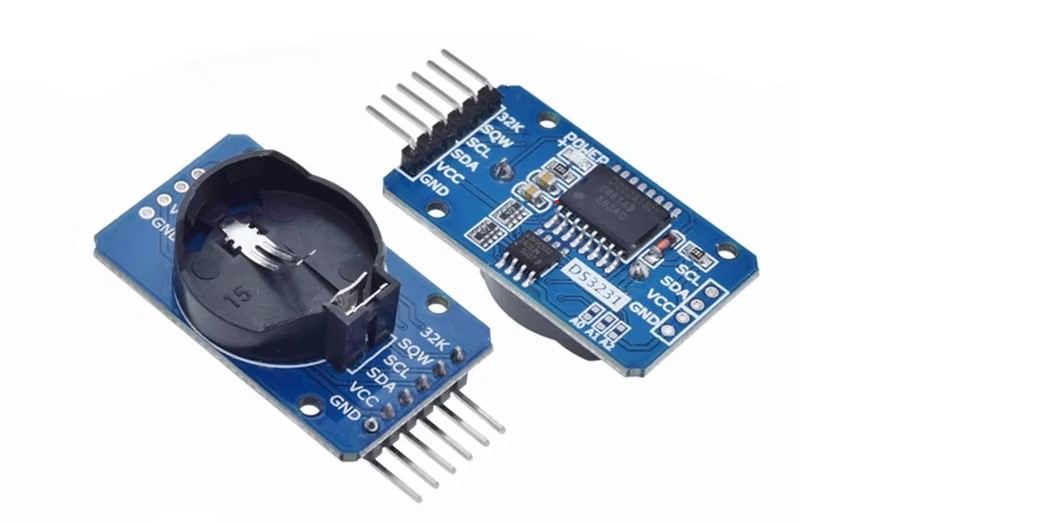

Esempio di modulo presente su aliexpress.com DS3231 AT24C32 IIC Precision RTC per Arduino
Molti moduli orologio-datario sono progettati per comunicare con altri dispositivi tramite protocolli standard come I2C o SPI. Queste interfacce permettono di integrare facilmente il modulo con microcontrollori o sistemi embedded. Alcuni moduli includono pulsanti fisici per la regolazione manuale dell’ora e della data. Altri possono essere programmati tramite un’interfaccia software per automatizzare la gestione del tempo.
Il funzionamento di un modulo elettronico orologio-datario si basa sulla generazione e sul mantenimento di un conteggio costante del tempo grazie all’oscillatore al quarzo e al chip RTC. Quando il modulo viene alimentato per la prima volta, il microcontrollore legge i dati iniziali e configura il chip RTC per iniziare il conteggio dell’ora e della data. Il chip RTC utilizza l’oscillatore al quarzo per generare impulsi regolari che vengono tradotti in secondi, minuti, ore e giorni.
Il modulo è programmato per tenere conto del calendario, compresi gli anni bisestili. L’RTC memorizza l’orario e la data in registri interni. Se è presente una batteria di backup, il modulo continua a funzionare anche quando l’alimentazione principale è interrotta. Il microcontrollore legge periodicamente i dati dal chip RTC e aggiorna il display (se presente) con l’orario e la data correnti. L’orario può essere regolato manualmente tramite pulsanti o automaticamente tramite comunicazione con altri dispositivi, come un server NTP o un sistema GPS per sincronizzazioni precise.

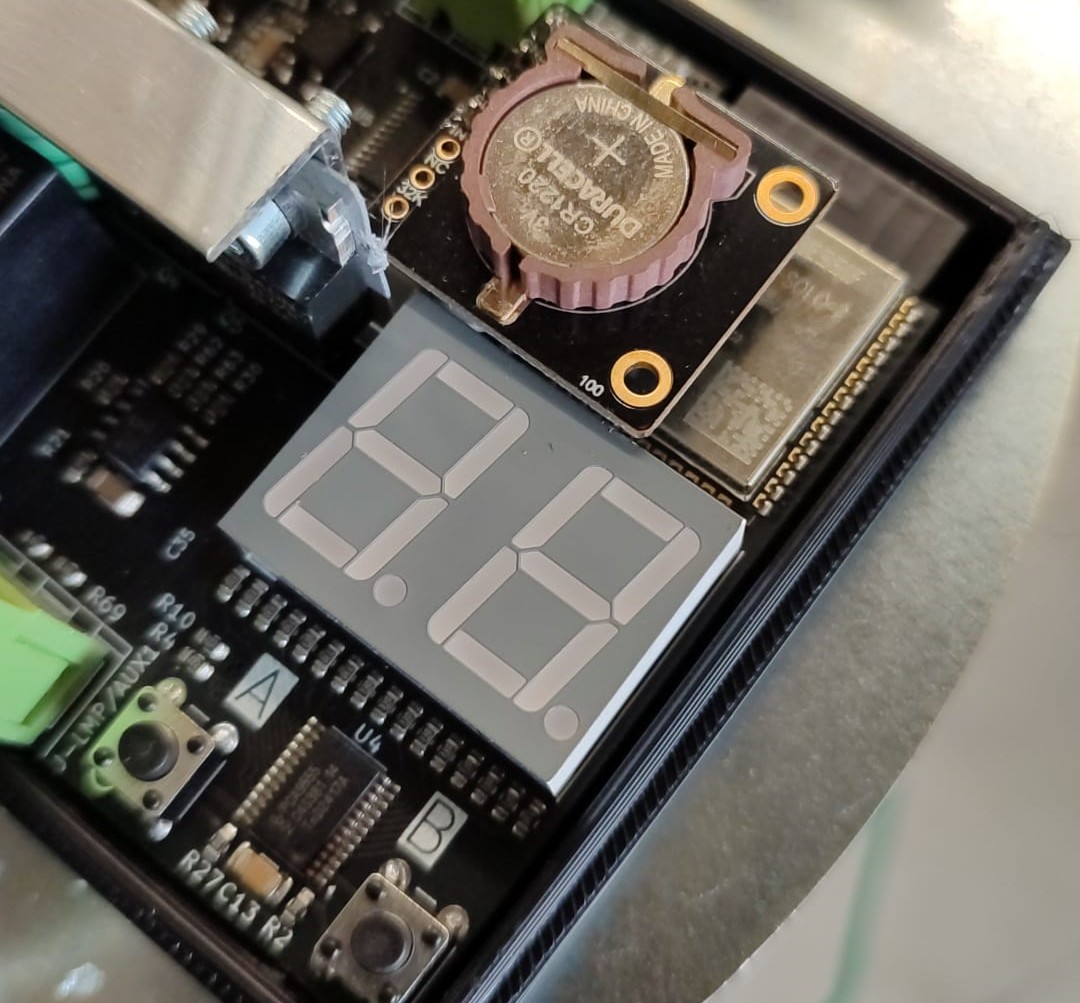

Esempio di centralina digitale Muveko per automazioni che impiega un modulo orologio-datario
I moduli elettronici orologio-datario trovano applicazione in diversi settori, tra cui orologi digitali, nei dispositivi da parete, da tavolo o da polso, garantendo un’accurata misurazione del tempo. Negli elettrodomestici, come forni, microonde, frigoriferi e altri dispositivi che richiedono un sistema di gestione temporale.
Nell’automazione industriale, per la registrazione dei tempi di funzionamento delle macchine e la gestione di processi basati su orari prestabiliti. Nei sistemi di controllo accessi (ad esempio in barriere ad apertura automatica), nei badge elettronici e nei sistemi di sicurezza per tracciare ingressi e uscite. Nei dispositivi IoT, nei sistemi di monitoraggio remoto, dove è necessario mantenere un riferimento temporale preciso.
