Il relè di segnale TQ2-xx (dove le due x stanno ad indicare il valore di tensione di funzionamento della bobina) è un particolare relè impiegato in molte applicazioni dove vengono commutati segnali (quindi non applicazioni di potenza).
Come è fatto e come funziona un relè di segnale TQ2-xx

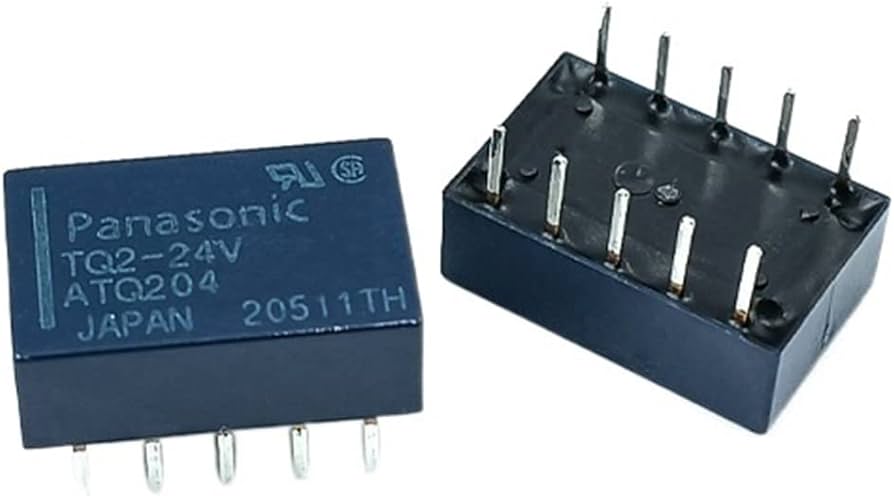

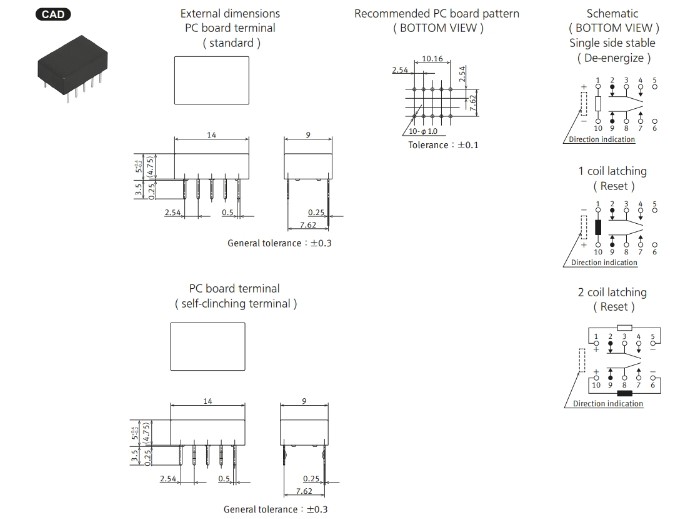

Si tratta di un piccolo relè a montaggio THD e con disposizione dei pin Dual in line, quindi, in questo caso, con 5 pin per lato.
2 pin sono connessi alla bobina che ha una particolarità, è polarizzata, significa che si attiva solo rispettando la corretta polarità (pin 10 positivo, pin 1 negativo ma controlla sempre il datasheet del produttore!). Gli altri pin sono connessi a due deviatori mentre 2 pin non sono collegati (nello specifico i pin 5 e 6).
Si tratta di un componente molto impiegato in ambito automazione ma anche nel settore audio per commutare gli ingressi del segnale stereo, avendo infatti un doppio deviatore al suo interno, si presta a commutare segnali a doppio canale (L + R). Nei sistemi di automazione e controllo processi è perfetto per il minimo ingombro, per le sue caratteristiche elettriche, per la sua durata in termini di commutazioni e per la reperibilità in varie versioni con diverse tensioni di bobina.
Principali caratteristiche tecniche (versione a 5V quindi TQ2-5V):
Relè di segnale, fino a 2 A
Produttore Panasonic Electric Works
Serie TQ
Tipo di montaggio THD
Tensione bobina 5Vc.c.
Corrente singolo contatto 1 A
Tensione di commutazione 125Vc.a., 110Vc.c. – max
Carico – Commutazione max 125VA, 110W
Corrente di bobina 28,1 mA
Tipo di bobina senza autoritenuta
Tensione di spunto 3,75Vc.c.
Tensione di diseccitazione 0,5Vc.c.
Tempo di funzionamento 3 ms
Tempo di rilascio 3 ms
Temperatura di funzionamento -40°C ~ 70°C
Materiale contatto Argento (Ag), oro (Au)
Resistenza bobina 178 Ohms
Alcuni campi di applicazione TQ2-xx:
- Telecomunicazioni
- Automazione industriale
- Commutazione segnali audio
- Commutazione segnali video
- Commutazione segnali di controllo
- Sistemi di allarme
- Sistemi antifurto
Questo componente è disponibile con diverse tensioni di bobina come ad esempio 5V, 6V, 12V ecc. In questo stesso blog abbiamo parlato di un circuito integrato driver con 8 uscite protette che potrebbe interessarti per pilotare fino a 8 di questi relè di segnale, ecco l’articolo:
