Un sensore PTC, acronimo di Positive Temperature Coefficient, è un tipo di componente elettronico sensibile alla temperatura, il cui comportamento elettrico varia in funzione della temperatura stessa. Più precisamente, si tratta di un resistore termico il cui valore di resistenza aumenta all’aumentare della temperatura. Questo comportamento lo distingue da altri sensori termici, come i NTC (Negative Temperature Coefficient), nei quali la resistenza diminuisce con l’aumento della temperatura.

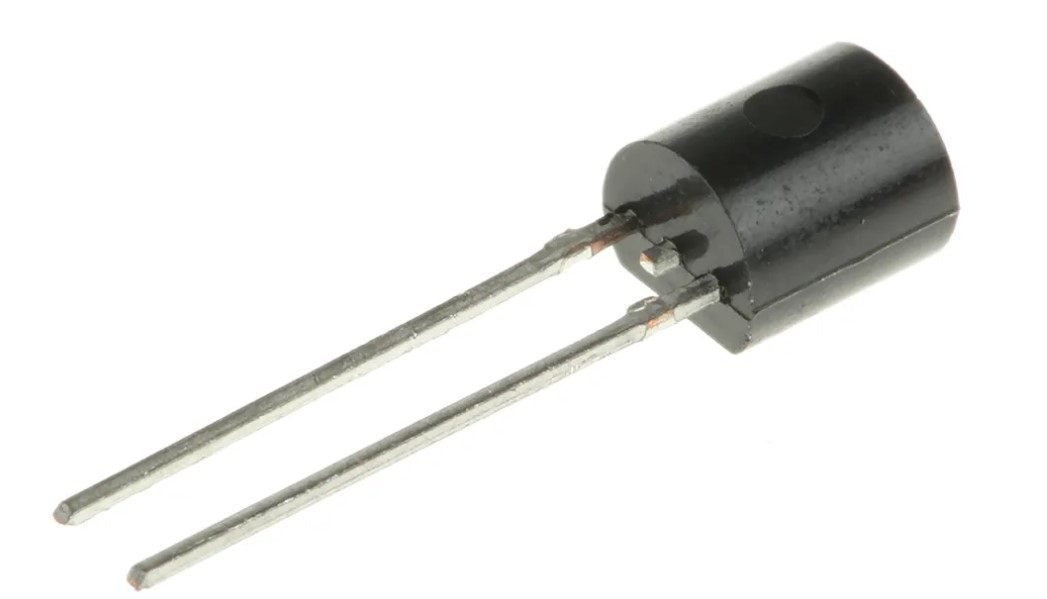

Nella foto sotto un esempio di termistore PTC in silicio da NXP Semiconductors
Il principio di funzionamento di un sensore PTC si basa sulle proprietà fisiche dei materiali semiconduttori o ceramici da cui è costituito. A basse temperature, un PTC si comporta come un normale resistore, mantenendo un valore relativamente costante di resistenza. Raggiunta una determinata soglia di temperatura – chiamata temperatura di transizione – la resistenza inizia a crescere in modo molto rapido, quasi esponenziale. Questo comportamento è dovuto al cambiamento nella struttura cristallina del materiale o alla riduzione della mobilità degli elettroni, fenomeni che limitano il passaggio di corrente elettrica.
Esistono due principali categorie di sensori PTC: quelli di tipo lineare, spesso realizzati in platino, e quelli di tipo ceramico. I PTC in platino, noti anche come RTD (Resistance Temperature Detector), presentano un aumento della resistenza in modo lineare e controllato, e sono utilizzati per misure di temperatura precise. I PTC ceramici, invece, sono più economici e hanno una risposta meno lineare, ma risultano molto efficaci per funzioni di protezione e controllo.
Una delle applicazioni principali dei sensori PTC è il monitoraggio e la protezione termica. Poiché la loro resistenza cresce bruscamente oltre una certa temperatura, possono essere usati come interruttori termici: se un dispositivo si surriscalda, il PTC aumenta la resistenza, riducendo il flusso di corrente e proteggendo il circuito da danni. Questo principio è sfruttato, ad esempio, nei trasformatori, nei motori elettrici, nei caricatori e negli alimentatori, dove il controllo della temperatura è fondamentale per prevenire guasti.
Un’altra applicazione molto diffusa è il controllo di riscaldatori elettrici. Alcuni tipi di PTC sono progettati per essere essi stessi elementi riscaldanti. In questi casi, l’aumento della resistenza con la temperatura limita automaticamente la corrente e quindi il calore prodotto, realizzando un meccanismo di autoregolazione: man mano che il dispositivo si scalda, il riscaldamento rallenta, evitando il rischio di surriscaldamento.
I sensori PTC vengono anche impiegati nelle batterie al litio, nei circuiti stampati e nei dispositivi elettronici di consumo, per garantire la sicurezza termica. In campo automobilistico, possono essere usati per monitorare la temperatura di componenti come i motori elettrici, le batterie o gli inverter dei veicoli ibridi ed elettrici.
Un sensore PTC è un componente semplice ma estremamente utile, che sfrutta la variazione della sua resistenza con la temperatura per offrire funzionalità di misura, protezione o controllo. La sua versatilità, unita alla robustezza e al basso costo, lo rende adatto a una vasta gamma di applicazioni in elettronica, elettrotecnica e automazione industriale.
