Il survultore, noto anche con il termine inglese “boost converter“, è un dispositivo elettronico che ha la funzione di aumentare la tensione di un segnale elettrico in corrente continua (DC) da un livello più basso a uno più alto. È largamente utilizzato in moltissime applicazioni elettroniche e industriali, specialmente nei casi in cui l’alimentazione disponibile non è sufficiente a raggiungere il livello di tensione richiesto dal carico. Esempi tipici si ritrovano nei sistemi alimentati a batteria, come dispositivi portatili, pannelli solari, veicoli elettrici e apparati di comunicazione.

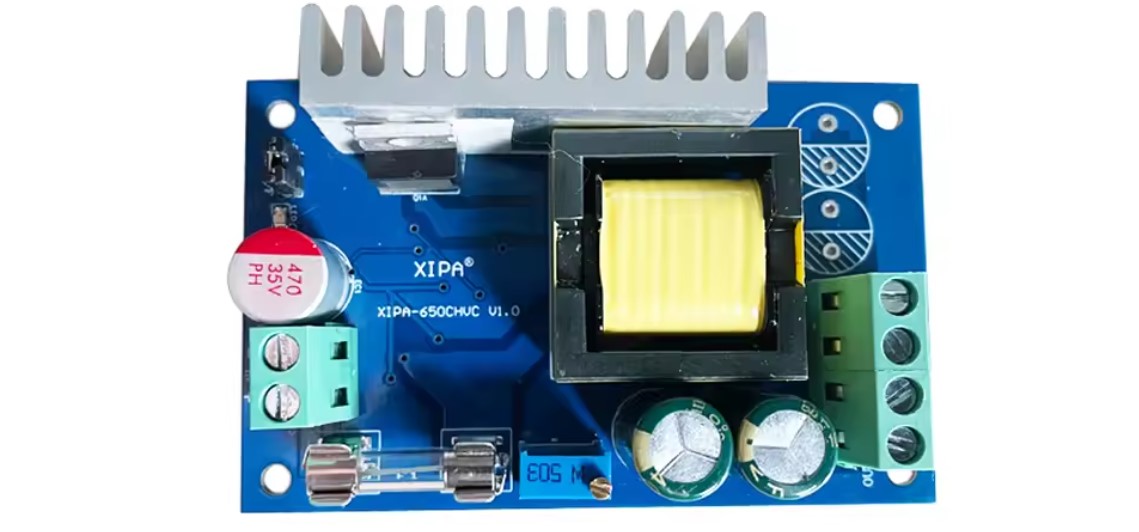

In foto un esempio di convertitore boost DC-DC 12V 24V TO 80V-650V 170V 200V 300V 400V 600V presente su Aliexpress.com
Il principio di funzionamento del survoltore si basa su un processo chiamato “commutazione” (switching), che coinvolge l’uso di componenti elettronici attivi, come i transistor MOSFET o IGBT, e passivi, come induttori, condensatori e diodi. La commutazione avviene ad alta frequenza, generalmente tra decine di kHz fino a centinaia di kHz, o anche oltre, e consente di trasferire l’energia dall’ingresso all’uscita in modo controllato e modulabile.
Per comprendere come funziona un survoltore, si può considerare il suo schema di base, che include un induttore, un interruttore controllato (di solito un transistor), un diodo e un condensatore in uscita. Quando l’interruttore è chiuso (conduttivo), la corrente fluisce attraverso l’induttore e si accumula energia nel suo campo magnetico.
Durante questa fase, il diodo impedisce il passaggio della corrente verso l’uscita, e il carico è alimentato dal condensatore di uscita. Quando l’interruttore si apre (non conduttivo), il campo magnetico dell’induttore collassa e l’energia immagazzinata viene rilasciata. Il diodo ora diventa conduttivo, permettendo alla corrente di fluire verso il carico e ricaricare il condensatore. Questo meccanismo provoca un aumento della tensione all’uscita rispetto all’ingresso, ed è proprio qui che il survultore compie la sua funzione.
Un survultore può essere realizzato in varie modalità, ma la più comune è tramite un circuito switching, ovvero un convertitore DC-DC a commutazione. Questo tipo di circuito ha il vantaggio di essere molto più efficiente rispetto ai regolatori lineari, che dissipano l’energia in eccesso sotto forma di calore. Nei convertitori switching, invece, l’energia viene trasferita in modo pulsato e solo una piccola parte viene persa per effetto Joule e altri fenomeni dissipativi. Inoltre, la regolazione della tensione in uscita può essere ottenuta attraverso il controllo del duty cycle mediante un sistema di retroazione (feedback) che confronta la tensione di uscita con un riferimento e adatta il tempo di conduzione dell’interruttore in tempo reale.
La progettazione di un survultore efficace richiede attenzione a molti aspetti. Prima di tutto, bisogna dimensionare correttamente l’induttore, che deve essere in grado di accumulare energia sufficiente senza saturarsi e senza introdurre perdite eccessive. Anche il condensatore in uscita va scelto con cura, in modo da filtrare efficacemente le ondulazioni di tensione e fornire una risposta rapida ai cambiamenti di carico. I transistor utilizzati devono essere veloci, con bassa resistenza di conduzione e buona capacità di dissipazione termica. I circuiti integrati dedicati al controllo, infine, includono spesso protezioni contro sovratensione, sovracorrente, surriscaldamento e cortocircuiti.
Il survultore o survoltore (anche chiamato step-up) è un elemento chiave in moltissimi progetti elettronici moderni o nelle automazioni domestiche e il suo funzionamento è un perfetto esempio di come l’ingegneria elettronica riesca a trasformare e adattare l’energia in modo efficiente e preciso. Grazie ai continui progressi nei semiconduttori, nei materiali magnetici e nelle tecniche di controllo, i survultori odierni sono sempre più compatti, affidabili e performanti, rendendo possibile lo sviluppo di dispositivi sempre più sofisticati e a basso consumo.
