La pinza amperometrica è uno strumento di misura portatile utilizzato per rilevare l’intensità di corrente elettrica che attraversa un conduttore, senza la necessità di interrompere il circuito o effettuare connessioni dirette. Questo la rende particolarmente utile per misurazioni rapide e sicure in ambito industriale, civile e nella manutenzione di impianti elettrici.
Il principio di funzionamento della pinza amperometrica si basa sull’induzione elettromagnetica. Quando una corrente elettrica attraversa un conduttore, genera un campo magnetico proporzionale all’intensità della corrente stessa. La pinza amperometrica è dotata di un nucleo magnetico apribile, che può essere posizionato attorno al conduttore.
All’interno del nucleo è presente un sensore, come una bobina o un trasduttore ad effetto Hall, che rileva il campo magnetico generato dalla corrente e lo converte in un segnale elettrico proporzionale, visualizzato poi sul display dello strumento.

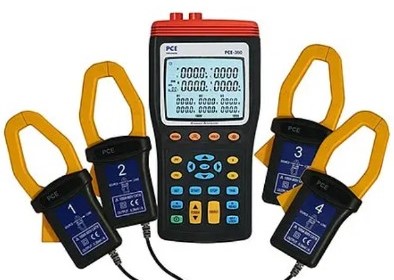

Esempio di pinza amperometrica modello PCE-360 che puoi trovare su https://www.pce-instruments.com/
Esistono due principali tipologie di pinze amperometriche: quelle che utilizzano il principio del trasformatore di corrente, adatte per la misurazione di correnti alternate (AC), e quelle dotate di sensori ad effetto Hall, capaci di misurare sia correnti alternate che continue (DC). Le pinze con sensori ad effetto Hall sono particolarmente versatili, poiché permettono di effettuare misurazioni su una gamma più ampia di applicazioni.
L’utilizzo di una pinza amperometrica è semplice: si apre la ganascia dello strumento, si posiziona attorno al conduttore da misurare e si chiude. È importante assicurarsi che solo un singolo conduttore passi attraverso la pinza, poiché la presenza di più conduttori con correnti in direzioni opposte potrebbe causare letture errate. Una volta posizionata correttamente, lo strumento fornisce una lettura immediata dell’intensità di corrente.
Le pinze amperometriche moderne offrono numerose funzionalità aggiuntive, come la misurazione della tensione, della resistenza, della frequenza e della temperatura. Alcuni modelli avanzati includono anche la funzione True RMS (Root Mean Square), che consente di ottenere misurazioni accurate anche in presenza di forme d’onda non sinusoidali, tipiche di dispositivi elettronici moderni.
Le applicazioni delle pinze amperometriche sono molteplici. In ambito industriale, sono utilizzate per monitorare il consumo energetico, verificare il corretto funzionamento di motori elettrici e identificare eventuali sovraccarichi.
Nel settore civile, sono impiegate per controllare gli impianti elettrici domestici, verificare la corrente assorbita da elettrodomestici e rilevare eventuali dispersioni di corrente.
Sono strumenti indispensabili per gli elettricisti e i tecnici di manutenzione, poiché permettono di effettuare diagnosi rapide e sicure senza interrompere il funzionamento degli impianti.
Un ulteriore vantaggio delle pinze amperometriche è la sicurezza che offrono durante le misurazioni. Poiché non è necessario entrare in contatto diretto con i conduttori o interrompere il circuito, il rischio di scosse elettriche o cortocircuiti è significativamente ridotto.
La possibilità di effettuare misurazioni in tempo reale consente di monitorare le variazioni di corrente durante il funzionamento normale degli impianti, facilitando l’identificazione di anomalie o malfunzionamenti.
La pinza amperometrica è uno strumento indispensabile per chiunque operi nel settore elettrico ed elettronico. La sua capacità di effettuare misurazioni rapide, accurate e sicure la rende ideale per una vasta gamma di applicazioni, dalla manutenzione industriale alla diagnostica domestica.
